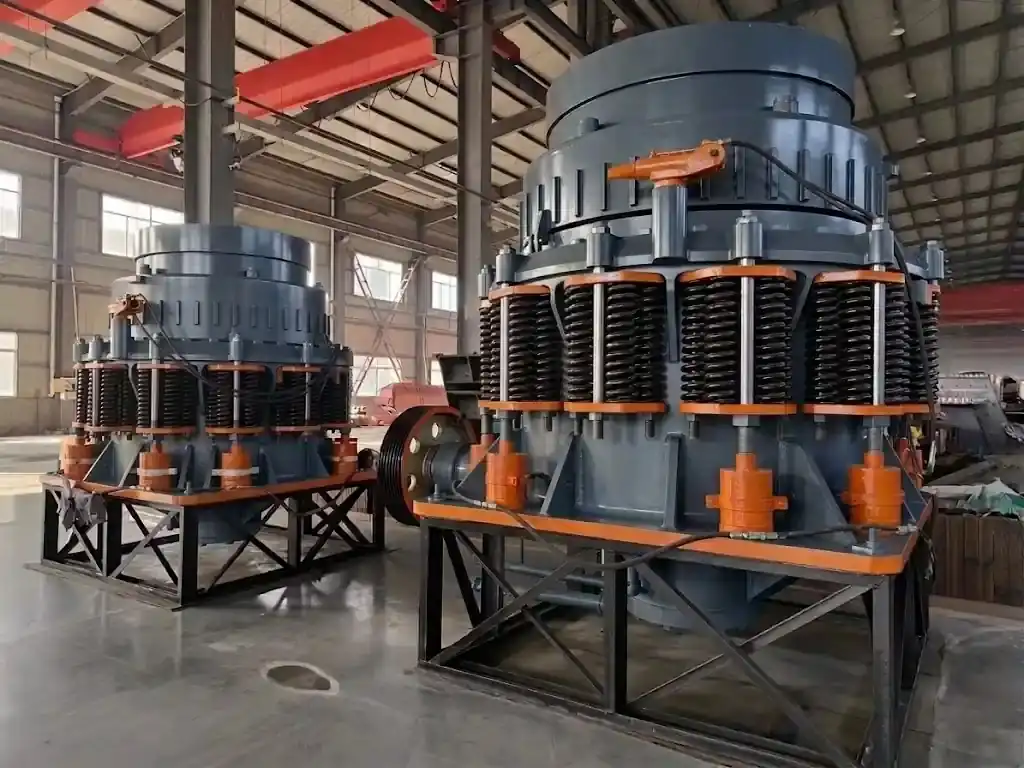

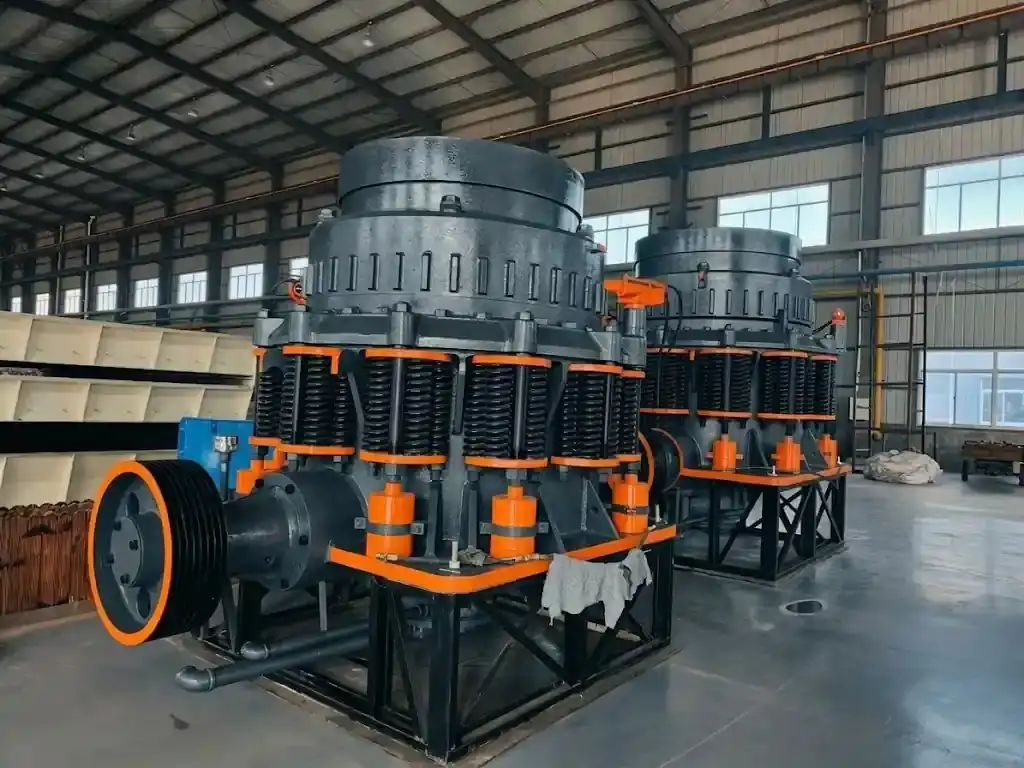

复合圆锥破碎机
复合圆锥破碎机是一种常用的矿山、建筑材料和化工等行业中的破碎设备,主要用于中等硬度以上的矿石和岩石的中细碎作业。它的工作原理主要基于物料在固定破碎锥和动破碎锥之间受到冲击、挤压和弯曲的综合作用而被破碎。- 产量5-750(t/h)
- 进料粒度35-300(mm)
- 出料粒度3-51(mm)
- 全国销售热线:13816711123
提交咨询此产品
产品介绍
技术参数
咨询报价
工作原理
- 进料:待破碎的物料从破碎机的上部进入,落到动破碎锥的周边。
- 破碎作用:动破碎锥由电动机经皮带轮带动旋转,物料随着动破碎锥的旋转而被带到一定高度,然后由于重力的作用向下掉落。在这个过程中,物料与固定破碎锥和动破碎锥之间的缝隙越来越小,物料受到强烈的挤压和弯曲力。
- 出料:当物料通过两锥之间缝隙时,因为缝隙的大小小于物料的最大尺寸,物料被进一步破碎成更小的颗粒,并从破碎机下部的排料口排出。
- 调节排料口大小:为了控制破碎产品的粒度,复合圆锥破碎机通常配备有调节排料口大小的机构。通过调整动破碎锥的位置,可以改变排料口的大小,从而控制排出的物料粒度。
复合圆锥破碎机的破碎腔形状和结构设计,使得物料在破碎过程中能够得到更好的破碎效果,并且具有较高的破碎比和产量。它广泛应用于各种矿石、岩石、建筑材料等物料的破碎作业中,是现代工业生产中不可或缺的设备之一。
产品优势和优点
- 高效节能:复合圆锥破碎机采用现代设计和技术,破碎效率高,能耗低,能够显著降低生产成本。
- 破碎比大:该设备具有较大的破碎比,能够将物料破碎到较小的粒度,满足不同生产线的需求。
- 产品粒度均匀:复合圆锥破碎机能够产生更加均匀的破碎产品,减少过粉碎和不合格产品的产生,提高产品质量。
- 结构稳定,易于维护:复合圆锥破碎机采用坚固的结构设计,稳定性好,故障率低,且日常维护和检修方便。
- 自动化程度高:现代复合圆锥破碎机通常配备有自动化控制系统,可以实时监控设备运行状态,实现自动化生产,减少人工操作。
- 适用范围广:复合圆锥破碎机适用于多种硬度不同的物料破碎,适应性较强,可以在不同的生产环境中使用。
- 操作简便:设备操作简单,对操作人员的技能要求较低,易于上手。
- 环保节能:复合圆锥破碎机在破碎过程中能够有效减少粉尘和噪音污染,符合现代工业对环保的要求。
- 生产能力大:该设备的生产能力较大,能够满足大规模生产线的需求。
- 耐用性强:复合圆锥破碎机的关键部件采用高耐磨材料制成,使用寿命长,耐用性高。
由于这些优点,复合圆锥破碎机在矿山、建筑、化工等行业中得到了广泛的应用,并成为了破碎工艺中的关键设备之一。
主要技术参数(Main technical parameters)
型号 | Cs90 | Cs155 | Cs240 | Cs350 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
规格 | 3Ft 900mm | 4 1/4Ft 1275mm | 5 1/2Ft 1650mm | 7Ft 2134mm | ||||||||||||
腔型 | 细型 | 粗型 | 特粗型 | 细型 | 中型 | 粗型 | 特粗型 | 细型 | 中型 | 粗型 | 特粗型 | 细型 | 中型 | 粗型 | 特粗型 | |
推荐的最小排矿口(mm) | 3/1″ (9) | 1/2″ (13) | 1″ (25) | 1/2″ (13) | 5/8″ (16) | 3/4″ (19) | 1″ (25) | 5/8″ (16) | 7/8″ (22) | 1″ (25) | 11/2″ (38) | 3/4″ (19) | 1″ (22) | 11/4″ (25) | 11/2″ (38) | |
对应推荐的最小排矿口的给料口 | B(闭口边)(mm) | 35/6″ (83) | 63/8″ (159) | 61/2″ (163) | 43/8″ (109) | 71/2″ (188) | 85/8″ (216) | 91/2″ (238) | 71/2″ (188) | 81/2″ (213) | 95/8″ (241) | 131/4″ (331) | 101/8″ (253) | 121/8″ (303) | 133/5″ (334) | 163/4″ (425) |
B(开口边)(mm) | 41/16″ (102) | 7″ (175) | 71/8″ (178) | 53/8″ (137) | 81/4″ (210) | 95/8″ (241) | 103/8″ (259) | 83/8″ (209) | 95/8″ (241) | 103/4″ (269) | 141/2″ (368) | 111/8″ (278) | 133/8″ (334) | 143/4″ (369) | 181/8″ (460) | |
3/8″ | (9mm)t/h | 50 | ||||||||||||||
3/8″ | (9mm)t/h | 50 | ||||||||||||||
1/2″ | (13mm)t/h | 65 | 65 | 120 | ||||||||||||
5/8″ | (916mm)t/h | 80 | 80 | 140 | 145 | 200 | ||||||||||
3/4″ | (19mm)t/h | 90 | 100 | 160 | 175 | 190 | 225 | 420 | ||||||||
7/8″ | (22mm)t/h | 100 | 120 | 170 | 190 | 215 | 250 | 450 | ||||||||
1″ | (25mm)t/h | 130 | 130 | 180 | 220 | 240 | 260 | 285 | 320 | 330 | 550 | 670 | ||||
1-1/4″ | (31mm)t/h | 150 | 150 | 200 | 250 | 275 | 300 | 325 | 370 | 390 | 680 | 800 | 870 | |||
1-2/2″ | (38mm)t/h | 180 | 180 | 280 | 325 | 335 | 360 | 420 | 460 | 475 | 800 | 890 | 930 | 970 | ||
2″ | (51mm)t/h | 385 | 395 | 460 | 500 | 525 | 1100 | 1200 | 1300 | |||||||
2-1/2″ | (64mm)t/h | 700 | 750 | 1400 | 1500 | |||||||||||
总重量(公斤) | 15000 | 26500 | 43276 | 67270 | ||||||||||||
电机功率(KW) | 6P-75 | 6P-160 | 6P-250 | 6P-350 | ||||||||||||
外形尺寸(mm) | 2865 x 2000 x 2190 | 3300 x 2500 x 2940 | 4105 x 3280 x 3505 | 5110 x 4270 x 4350 |
