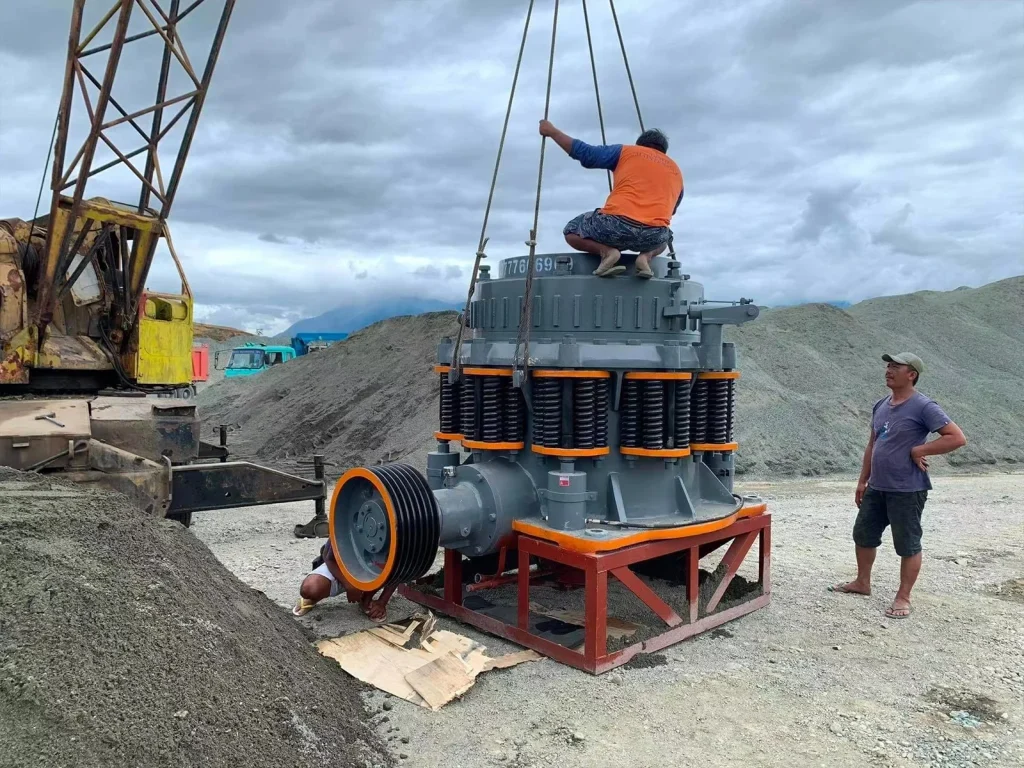

在矿山、建材等行业的破碎作业中，液压圆锥破碎机的结构介绍是设备选型、维护的重要基础。液压圆锥破碎机凭借高效稳定的性能，成为处理坚硬物料的主力设备。其中，单缸与多缸液压圆锥破碎机因结构差异，在应用中各有优势。接下来，将深入解析它们的构造细节与工作原理。

一、单缸液压圆锥破碎机：六大部分协同运作

单缸液压圆锥破碎机由六大核心总成构成，每个部分都在破碎过程中发挥着关键作用。

1. 上机架总成：稳固 “头部” 防线

上机架总成作为设备的 “头部”，主要由上机架、轧臼壁、垫帽和上架体护板组成。其中，轧臼壁直接参与物料破碎，采用高耐磨材质，能承受巨大的冲击和摩擦。某石料厂在处理花岗岩时，轧臼壁通过特殊热处理工艺，使用寿命延长了 30%。

2. 下机架总成：坚实 “底座” 支撑

下机架总成犹如设备的 “底座”，由下机架、护板、内衬板等部件组成。偏心套衬套与密封桶的设计，有效减少了内部零件的磨损与粉尘侵入。在潮湿环境作业的矿山，密封桶的良好密封性能，使设备故障率降低了 25%。

3. 动锥总成：破碎 “核心” 力量

动锥总成是破碎的核心部件，主轴与动锥躯体的配合，在偏心套作用下实现精准旋摆。在处理高硬度矿石时，动锥的特殊结构设计，可使破碎比提升 20%，提高破碎效率。

4. 传动轴总成：动力 “传输带”

传动轴总成通过槽轮、传动轴等部件，将电机动力稳定传输。某型号传动轴采用高强度合金钢制造，其扭矩传输效率高达 95%，保障设备稳定运行。

5. 偏心套总成：运动 “驱动器”

偏心套总成中的大锥齿轮与主轴衬套协同工作，驱动动锥做旋摆运动。合理的配重环设计，可减少设备运行时的振动，提升稳定性。

6. 液压缸总成：智能 “调控手”

液压缸总成配备位移传感器，能实时监测并调节排料口尺寸。当遇到不可破碎物时，液压缸可迅速反应，保护设备核心部件，避免重大故障。

工作原理：电机启动后，通过皮带轮和三角带带动传动轴转动，经大小锥齿轮驱动偏心套，进而使动锥在主轴作用下做旋摆运动。动锥与定锥间的距离周期性变化，物料在破碎腔内不断受到挤压、冲击，最终从下部排出。

二、多缸液压圆锥破碎机：精密结构高效运转

多缸液压圆锥破碎机在结构设计上同样精巧，各部件分工明确。

1. 下机架部：基础稳固保障

下机架部的主轴导向销，确保主轴运行的稳定性，减少偏移磨损风险。在长期高强度作业中，该设计可使主轴使用寿命延长 20%。

2. 偏心套部：动力传递枢纽

偏心套部的平衡圈与大锥齿轮，有效传递动力并平衡设备运行时的离心力，降低振动对设备的影响。

3. 传动部：动力精准传导

传动部的小锥齿轮与轴套，保障动力精准传导，其高精度制造工艺使传动效率提升 15%。

4. 支撑套部与调整环部：智能调控组合

支撑套部的锁紧缸与螺母，配合调整环部的轧臼壁，可快速调整排料口尺寸。某水泥生产线通过该结构，将排料粒度调整时间从 2 小时缩短至 30 分钟。

5. 动锥部：破碎执行单元

动锥部的破碎壁与球形瓦，在偏心套带动下完成破碎工作。球形瓦的自调心功能，可适应不同工况下的受力变化，提高设备可靠性。

工作原理：电机带动传动轴转动，经大小锥齿轮驱动偏心套绕主轴旋转，进而带动动锥做旋摆运动。动锥与定锥的周期性靠近、远离，使物料在破碎腔内充分破碎后排出。

想要了解更多液压圆锥破碎机的技术知识与应用案例，可访问中国矿山机械网，获取专业技术指导。掌握这些结构知识，有助于更好地操作、维护设备，提升生产效益。
