产品搜索

花岗岩砂石加工是硬岩骨料生产的核心方向，直接决定成品质量与应用价值。某高铁骨料基地用花岗岩加工砂石料，因成品压碎值≤10%、针片状含量≤8%，完全满足高铁箱梁混凝土需求，成品售价比普通石灰石砂石高 15 元 / 吨，年额外收益超 300 万元；而科学的设备选型是实现这一效果的关键，可见花岗岩砂石的加工需兼顾成品特性与设备适配性。​

花岗岩是砂石料厂常用的高硬度原料（莫氏硬度 6-7 级，抗压强度 160-325MPa），因其质地致密、性能稳定，被广泛应用于基建、建筑、装饰等领域。但花岗岩的高硬度也对破碎设备提出严苛要求，需通过合理的设备组合实现高效加工。下面详细分析花岗岩破碎后的砂石料特性及所需设备：​

一、花岗岩打出的砂石料：性能优势与应用场景​

原内容对砂石料性能描述较为笼统，需补充具体检测参数（如压碎值、吸水率）与细分应用场景，明确其核心竞争力，这也是花岗岩砂石加工的价值体现。​

1. 核心性能优势：硬岩骨料的天然优势​

花岗岩破碎后的砂石料在物理力学性能上远超软岩（如石灰石）骨料，具体表现为：​

• 强度高、稳定性强：成品压碎值≤12%（GB/T 14685-2022 标准要求≤16%），抗压强度≥150MPa，用于混凝土时可提升混凝土 28 天抗压强度 5-10MPa，某 C60 混凝土用花岗岩骨料，强度达标率从 85% 提升至 98%；​

• 耐磨抗腐蚀：磨损率≤3%（500 转洛杉矶磨耗试验），比石灰石骨料低 40%，用于高速公路路面基层，使用寿命延长 3-5 年；吸水率≤0.5%，抗冻性强（-20℃冻融循环 50 次无明显损伤），适合北方寒冷地区基建；​

• 粒形可控：经科学破碎与整形后，成品针片状含量可控制在 8% 以下，立方状占比≥75%，级配连续（如 12 石子级配中 10-20mm 颗粒占比≥90%），混凝土和易性提升 15%，减少水泥用量 8-10kg/m³。​

2. 细分应用场景：覆盖高要求领域​

• 基建领域（核心应用）：​

作为高铁、桥梁、高速公路的核心骨料 —— 高铁轨道板混凝土需用 5-20mm 花岗岩石子，压碎值≤10%，确保轨道稳定性；高速公路面层用 10-15mm 花岗岩骨料，配合沥青使用时粘附性强（水煮法等级≥4 级），抗车辙能力提升 20%。​

• 建筑装饰领域：​

加工为 10-30mm 碎石可用于户外景观步道、庭院铺装，天然花色（如芝麻白、芝麻灰）无需额外染色；研磨为 0.1-5mm 细粉可用于人造石材原料，替代天然大理石，成本降低 30%。​

• 特种领域：​

因导电性弱（体积电阻率≥10¹²Ω・cm），可用于电力工程绝缘混凝土；抗腐蚀性强（耐硫酸侵蚀系数≥0.8），适合化工园区防腐地坪施工，某化工项目用花岗岩骨料地坪，使用寿命达 15 年，比普通骨料长 8 年。​

3. 加工注意事项：避免性能损耗​

• 破碎过程中需控制破碎比（单段破碎比≤8），避免过度破碎导致细粉占比超 10%（细粉过多会增加混凝土需水量）；​

• 成品需进行清洗（如轮斗洗砂机），去除表面粉尘（粉尘含量≤1%），否则会影响与水泥的粘结性，某生产线因未清洗，混凝土强度达标率下降 12%。​

二、花岗岩破碎所需设备：按加工流程科学选型​

花岗岩高硬度特性决定其破碎需分 “粗碎 – 中碎 – 细碎 / 制砂” 三步，设备需具备高耐磨、大破碎力的特点，这也是花岗岩砂石的加工设备配置核心。​

1. 粗碎设备：颚式破碎机 —— 硬岩粗碎 “标配”​

粗碎需将 300-800mm 的花岗岩原石破碎至 80-200mm，必须选择颚式破碎机，其 “挤压破碎” 原理耐冲击、磨损小：​

• 核心型号与参数：​

中小型生产线选 PE900×1200（进料口 900×1200mm，最大进料 750mm，时产 100-200 吨），大型生产线选 PE1200×1500（最大进料 1020mm，时产 200-400 吨）；​

• 耐磨设计：​

颚板采用 Mn13Cr2 高锰钢（硬度 HB220-280），处理花岗岩时寿命达 2000-2500 小时，比普通 Mn13 颚板长 60%；重型机架厚度增加 20%，避免花岗岩冲击导致的变形，某生产线用 PE900×1200，连续运行 6 个月无机架损伤。​

• 注意事项：​

需搭配振动给料机（如 GZD1300×4900）均匀喂料，避免过载（电机电流超额定值 1.2 倍），某生产线因给料不均，导致颚板单边磨损，寿命缩短至 1500 小时。​

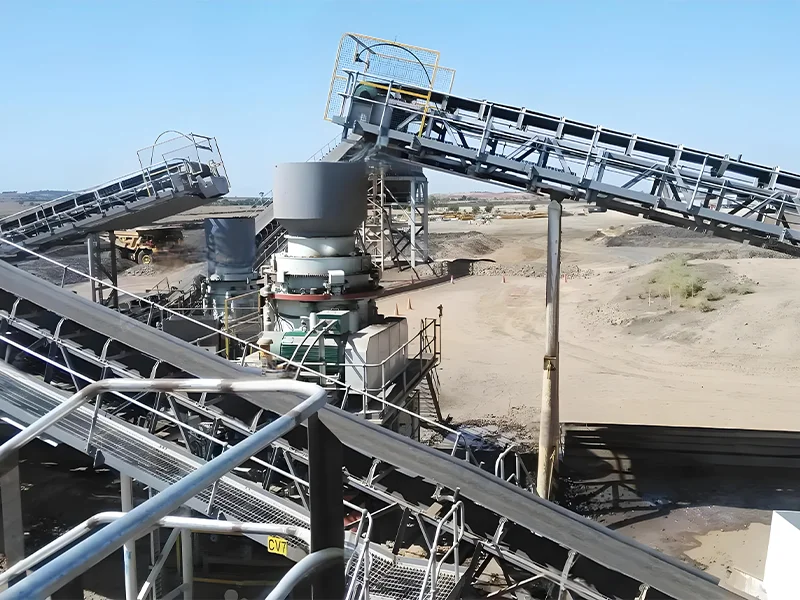

2. 中碎设备：圆锥破碎机 —— 硬岩中碎 “专属”​

中碎需将 80-200mm 的粗碎料破碎至 20-50mm，必须选择圆锥破碎机，其 “层压破碎” 原理可减少硬岩对部件的磨损，这也是花岗岩砂石加工中控制成本的关键设备。​

• 核心型号与参数：​

单缸圆锥破（如 CS240，时产 150-250 吨）适配中小型生产线，多缸圆锥破（如 HP300，时产 300-500 吨）适配大型生产线；​

• 性能优势：​

轧臼壁、破碎锥采用高铬铸铁（Cr 含量 20%-22%），处理花岗岩寿命达 1200-1500 小时，吨石耐磨件成本 6-8 元，比反击式破碎机（15-20 元）低 60%；具备液压过铁功能，混入铁块时自动抬升破碎锥，避免设备卡死，某生产线因过铁触发保护，仅损失 1 小时生产时间，未造成部件损坏。​

• 纠正原内容误区：​

原内容 “花岗岩腐蚀性很强” 表述错误，花岗岩化学性质稳定，无腐蚀性，需纠正为 “花岗岩硬度高，对耐磨件磨损严重”，避免误导用户。​

3. 细碎 / 制砂设备：冲击式制砂机 —— 粒形与细度控制​

若需加工 5-20mm 细石子或 0-5mm 机制砂，需配置冲击式制砂机（VSI 制砂机），兼具破碎与整形功能，是花岗岩砂石加工提升成品价值的关键。​

• 核心型号与参数：​

中小型制砂选 VSI5X8522（时产 50-120 吨，进料≤50mm），大型制砂选 VSI6X1263（时产 120-250 吨，进料≤60mm）；​

• 性能优势：​

采用 “石打石” 模式时，成品粒形优（立方状占比≥90%），针片状含量≤5%；耐磨件用碳化钨材质（硬度 HV1200-1500），处理花岗岩寿命达 800-1000 小时，比高锰钢耐磨件长 2 倍；深腔叶轮设计使通过量比传统制砂机高 30%，某生产线用 VSI5X8522，时产 100 吨机制砂，细度模数稳定在 2.6-3.0，符合 Ⅰ 类砂标准。​

• 配套设备：​

需搭配振动筛（如 3YZS2160）分级成品，超粗颗粒返回制砂机再加工，确保级配连续；若成品含粉量过高（超 10%），需加装选粉机（如 O-Sepa 选粉机），分离多余细粉。​

4. 辅助设备：保障流程顺畅​

• 除铁设备：悬挂式电磁除铁器（磁场强度≥15000Gs），去除原料中的铁杂质，避免损伤破碎设备，某生产线加装后，因过铁导致的设备故障从每月 3 次降至 0 次；​

• 除尘设备：脉冲除尘器（处理风量 20000-50000m³/h），收集破碎、筛分环节粉尘，排放浓度≤10mg/m³，符合环保要求；​

• 输送设备：皮带输送机（带宽 800-1200mm），衔接各破碎环节，需加装密封罩减少粉尘外溢。​

三、花岗岩破碎生产线配置案例（参考）​

案例 1：时产 150 吨花岗岩石子生产线（5-20mm、20-30mm）​

• 设备组合：GZD1300×4900 给料机 + PE900×1200 颚破 + CS240 圆锥破 + 3YZS2160 振动筛 + B800 皮带输送机（5 台）；​

• 投资成本：120-150 万元；​

• 核心效果：成品压碎值≤10%，针片状含量≤7%，年处理花岗岩 45 万吨，净利润超 800 万元。​

案例 2：时产 100 吨花岗岩制砂生产线（0-5mm 机制砂）​

• 设备组合：GZD1100×4200 给料机 + PE600×900 颚破 + CS160 圆锥破 + VSI5X8522 制砂机 + 4YZS1860 振动筛 + 轮斗洗砂机；​

• 投资成本：100-130 万元；​

• 核心效果：成品细度模数 2.8，含粉量 8%，符合 Ⅰ 类砂标准，售价 85 元 / 吨，年利润超 600 万元。​

想了解更多花岗岩骨料生产技术与设备选型，可联系上海丁博重工专业技术团队。花岗岩砂石加工需紧扣 “高硬度适配” 核心，通过颚破 + 圆锥破 + 制砂机的科学组合，既能保障成品性能达标，又能控制设备磨损成本，最终实现高价值骨料生产，满足各领域高要求应用。
