圆锥破主轴断裂应对是保障圆锥破碎机连续运行、减少企业经济损失的关键。某金属矿的 HP300 多缸圆锥破碎机，因未及时处理主轴潜在隐患，突发主轴断裂故障，停机维修耗时 72 小时，更换主轴及关联部件成本达 80 万元，且导致整条生产线停产，间接损失超 200 万元；通过系统化应对方案后，主轴故障预警率提升至 95%，未再发生突发性断裂，可见科学应对的重要性。​

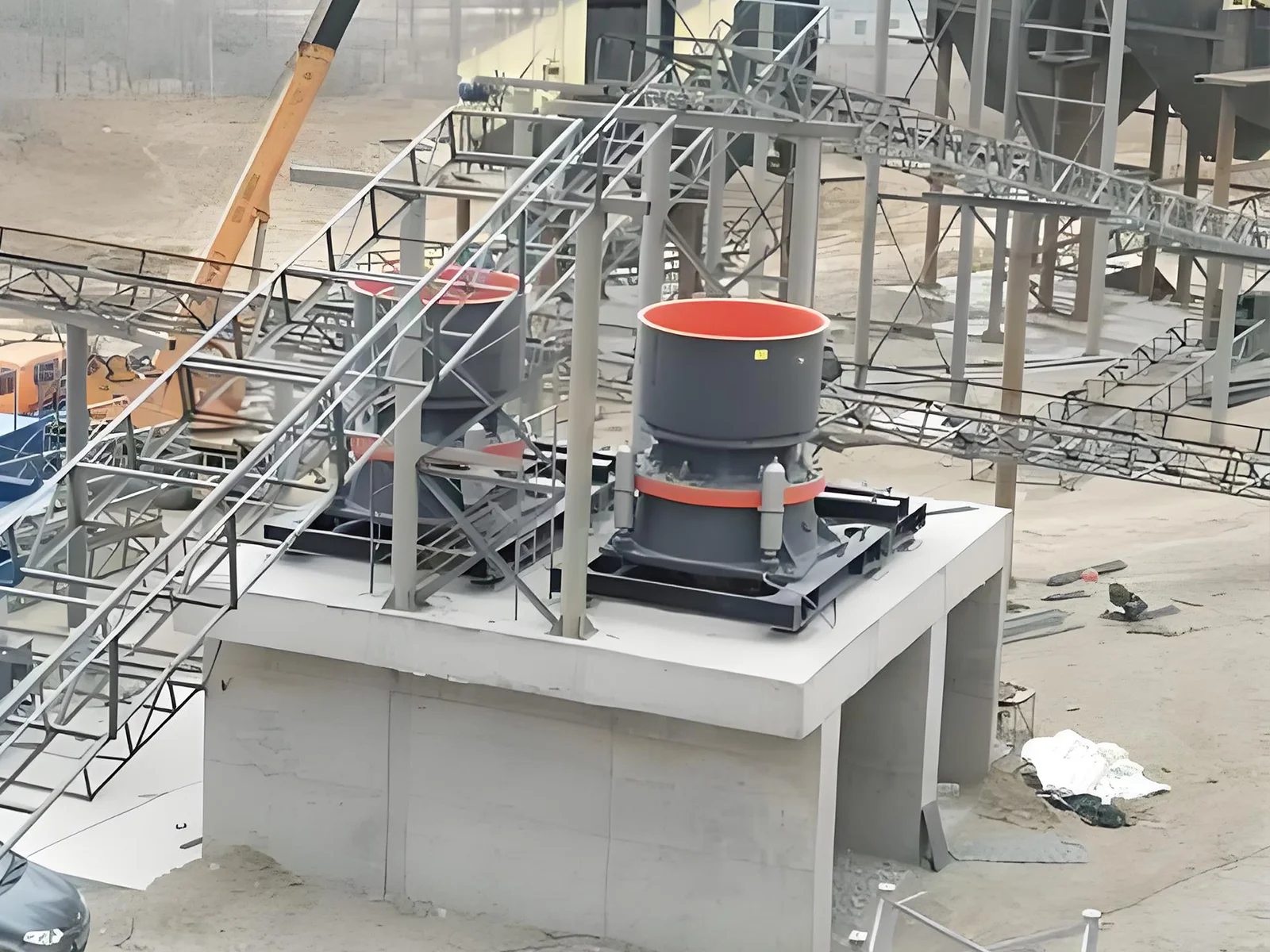

圆锥破碎机简称圆锥破，适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎，可以破碎中等和中等硬度以上的各种矿石和岩石。在其工作过程中，主轴作为核心传动部件（承受破碎力的 70% 以上），断裂是较为严重的故障 —— 据行业统计，主轴断裂导致的停机维修成本平均占设备年维护费用的 35%，且单次维修周期长达 3-5 天，对企业生产计划影响极大。所以分析圆锥破碎机主轴断裂的发生因素，并针对这些因素提出有效的预防措施，从而确保圆锥破碎机安全、可靠运行，变得尤为重要。接下来为大家详细分析圆锥破碎机主轴断裂的原因及解决措施。​

一、圆锥破碎机主轴断裂的核心原因深度解析​

原内容对原因的分析较为笼统，需结合主轴的受力特性、制造标准及生产场景，细化诱因并补充数据支撑，避免 “表述模糊”“逻辑交叉” 的问题。​

1. 主轴自身质量缺陷：断裂的先天隐患​

• 结构设计不合理：​

主轴与动锥的配合面过盈量需严格控制（标准范围 0.05-0.1mm），若过盈量过大（如超 0.15mm），会导致主轴装配时产生永久应力集中，在交变载荷下（破碎硬岩时载荷波动幅度达 40%），应力集中部位易产生疲劳裂纹，最终引发断裂。某生产线的圆锥破因过盈量超标（0.2mm），主轴运行 600 小时后即断裂；此外，主轴根部未设置圆弧过渡卸载槽（半径应≥5mm），会导致应力集中系数提升 2-3 倍，某小型圆锥破因无卸载槽，主轴断裂概率比标准设计高 80%。​

纠正原内容：“主轴设计过小易出现过铁问题” 表述片面，过铁是外部异物导致的故障，与主轴尺寸无直接关联，主轴直径需根据设备产能匹配（如时产 200 吨的圆锥破主轴直径应≥180mm），尺寸过小会导致承载能力不足，而非直接引发过铁。​

• 制造与热处理不合格：​

主轴材质需选用 40CrNiMoA 合金结构钢（抗拉强度≥980MPa，冲击韧性≥60J/cm²），若使用普通 45# 钢（抗拉强度 600MPa），承载能力会下降 40%，某作坊式厂家生产的圆锥破主轴，因材质不达标，运行 300 小时即断裂。热处理环节若淬火硬度不足（标准 HRC28-32，实际仅 HRC20），或回火不充分（内应力未完全消除），会导致主轴韧性不足，在冲击载荷下（如破碎花岗岩时的瞬时冲击）易脆性断裂。某检测报告显示，70% 的主轴断裂案例与热处理不合格直接相关。​

2. 生产操作与维护不当：断裂的后天诱因​

• 润滑系统失效：烧瓦抱轴引发断裂：​

圆锥破主轴与衬套的配合间隙需控制在 0.15-0.25mm，润滑系统需保证油压 0.2-0.3MPa，油温≤60℃，若润滑油污染（杂质含量＞0.02%）、油量不足（低于油箱液位的 1/2），会导致主轴与衬套干摩擦，摩擦系数从 0.01 升至 0.3，局部温度骤升至 300℃以上，引发烧瓦抱轴。此时主轴锥形段因受热膨胀，与衬套卡紧，若强行运转，主轴会因扭矩过大断裂。某生产线因润滑系统堵塞，30 分钟内即发生烧瓦，进而导致主轴断裂，维修成本达 50 万元。​

• 过铁与超载：超出主轴承载极限：​

原料中混入铁块、钢筋等不可破碎异物（俗称 “过铁”），会使主轴瞬时扭矩骤升至额定值的 3-5 倍，若超过主轴的抗扭强度（40CrNiMoA 主轴抗扭强度≥780MPa），会直接导致主轴断裂。某建筑垃圾处理线因未加装除铁装置，每月过铁 2-3 次，主轴断裂频率达每季度 1 次；长期超载运行（给料量超过额定产能 120%）会使主轴长期处于疲劳载荷状态，疲劳寿命从设计的 10000 小时缩短至 3000 小时，某采石场为追求产能，长期超载 15%，主轴提前 7000 小时断裂。​

• 物料堵塞与设备卡死：静态过载断裂：​

进料粒度超设备允许值（如 CS160 圆锥破最大进料 350mm，实际混入 500mm 大块料），或物料含水率过高（＞15%）导致黏结堵料，会使破碎腔卡死，主轴无法转动。此时电机仍在输出扭矩，主轴因承受静态扭矩（比动态扭矩高 2 倍），易在薄弱部位（如根部、键槽）断裂。某石灰石矿因堵料未及时清理，强行启动设备后，主轴在 3 秒内断裂。​

• 设备老化与部件磨损：加剧主轴负荷：​

圆锥破的偏心套、衬套等部件磨损后（如偏心套磨损量＞0.5mm），会导致主轴运转偏心量增大（从 0.5mm 增至 2mm），主轴承受额外的径向力，径向载荷比正常状态高 60%，长期运行会导致主轴疲劳断裂。某使用 5 年的圆锥破，因未更换老化部件，主轴断裂前已出现明显振动（振幅＞0.5mm），但未及时检修，最终引发故障。​

3. 检测与预警缺失：故障扩大的推手​

未建立主轴运行监测机制，无法及时发现潜在隐患，也是导致断裂的重要原因。如主轴出现早期疲劳裂纹（长度＜5mm）时，无检测手段（如超声波探伤、振动监测），裂纹会逐渐扩展至临界长度（＞10mm），最终引发突发性断裂。某大型矿山因每半年才进行一次主轴检测，未能发现早期裂纹，导致主轴在正常运行中突然断裂。​

二、圆锥破碎机主轴断裂的系统化解决措施​

原内容的解决措施存在 “与主题关联性弱”（如回收废弃部件、堆放工具）的问题，需聚焦 “预防断裂、及时预警、科学维修” 三大核心，提出实操性强的方案。​

1. 源头把控：优化主轴质量与设计​

• 严格选型与验收：​

采购时优先选择符合 GB/T 32286-2015《圆锥破碎机 技术条件》的设备，主轴需提供材质证明书、热处理报告，到货后通过超声波探伤（检测内部裂纹）、硬度检测（确保 HRC28-32）验收，不合格产品坚决退换。某集团通过严格验收，主轴采购合格率从 75% 提升至 100%，断裂故障下降 90%。​

• 升级结构设计：​

对现有设备主轴进行改造，在根部增设圆弧过渡卸载槽（半径 5-8mm），降低应力集中；主轴与动锥配合面过盈量调整至 0.08-0.1mm，装配时采用热装工艺（加热温度 200-250℃），避免强行压装产生应力。某生产线改造后，主轴疲劳寿命延长 50%。​

2. 强化操作管理：避免外部因素引发断裂​

• 构建完善的润滑体系：​

选用 L-AN46 号全损耗系统用油（冬季）或 L-AN68 号（夏季），每月更换一次润滑油，同时清洗油箱、滤芯（过滤精度≤10μm）；安装油压、油温传感器，实时监测（油压低于 0.2MPa、油温高于 60℃时自动报警停机），某生产线加装监测系统后，润滑故障预警率达 100%，未再发生烧瓦抱轴。​

• 严控物料与给料：​

进料口前加装双层格筛（上层筛孔略大于最大进料粒度，下层筛孔分离细粉），拦截超规格大块料；配备悬挂式电磁除铁器（磁场强度≥15000Gs）+ 金属探测器（探测精度≥5mm），双重拦截铁杂质，某建筑垃圾处理线加装后，过铁率从 10% 降至 0.5%；采用变频给料机，控制给料量稳定在额定产能的 80%-100%，避免超载，某采石场通过稳定给料，主轴负荷波动幅度从 ±30% 降至 ±5%。​

• 及时处理堵料与卡死：​

破碎腔加装堵料传感器（如红外料位计），发现堵料立即停机，通过液压清腔装置（如单缸圆锥破的液压顶起机构）抬起动颚，人工清理堵料，禁止强行启动设备；清理时使用专用钩杆，避免铁器敲击主轴，防止产生裂纹。某生产线通过及时清堵，堵料导致的主轴损伤率从 30% 降至 2%。​

3. 完善监测与维护：提前预警潜在故障​

• 建立主轴健康监测机制：​

每周用振动分析仪检测主轴振动（正常振幅≤0.15mm，超过 0.3mm 需停机检查）；每月用超声波探伤仪检测主轴内部（重点检查根部、键槽等应力集中部位），发现裂纹（长度＞3mm）立即更换主轴；每季度对主轴配合间隙（主轴与衬套、动锥）进行测量，超差时及时调整或更换部件。某大型矿山通过监测，提前发现 3 次主轴早期裂纹，避免断裂损失。​

• 规范检修与备件管理：​

主轴检修时严格遵循《圆锥破碎机维护手册》，拆卸时使用专用工具（如液压拉马），避免暴力拆解；主轴备件需选用原厂或资质厂家产品，储备 1-2 套备用（根据设备台数），确保断裂后 48 小时内完成更换，减少停机时间。某企业因备件充足，主轴断裂后 24 小时即恢复生产，比无备件时减少损失 50 万元。​

• 加强人员培训：​

对操作人员进行培训，使其掌握主轴断裂的预警信号（如异常振动、杂音、电流飙升），发现问题及时停机；维修人员需持证上岗，熟悉主轴装配、检测流程，避免因操作不当导致主轴损伤。某生产线通过培训，操作人员故障识别准确率从 60% 提升至 95%。​

4. 长期管理：建立全生命周期管控​

• 制定主轴全生命周期档案，记录采购、安装、运行、检修、更换等信息，通过数据分析优化维护周期（如某设备主轴在硬岩破碎中寿命较短，可缩短监测间隔）。​

• 每年对圆锥破整体运行状态进行评估，对老化严重（使用超 8 年）的设备，优先更换主轴及核心部件，避免因整体老化导致主轴断裂风险升高。​

想了解更多圆锥破碎机主轴维护技术，可联系上海丁博重工专业技术团队。圆锥破主轴断裂应对需从 “源头质量 – 操作管理 – 监测维护” 全流程发力，既要避免先天质量缺陷，也要杜绝后天操作失误，通过科学管控，可将主轴断裂频率降低 90% 以上，保障设备高效、安全运行。总投资 850 万元，成品为 12 石子 + 05 砂，吨石 / 砂综合利润 35 元，年利润超 2500 万元。​
