产品搜索

制砂机作为机制砂生产的核心设备，长期暴露在露天环境或与水汽接触，极易出现生锈问题。某砂厂因忽视防锈工作，导致制砂机主轴锈蚀卡滞，维修停工 5 天，损失超 10 万元。制砂机的除锈防锈科学处理，能延长设备寿命 30% 以上，保障生产连续性。​

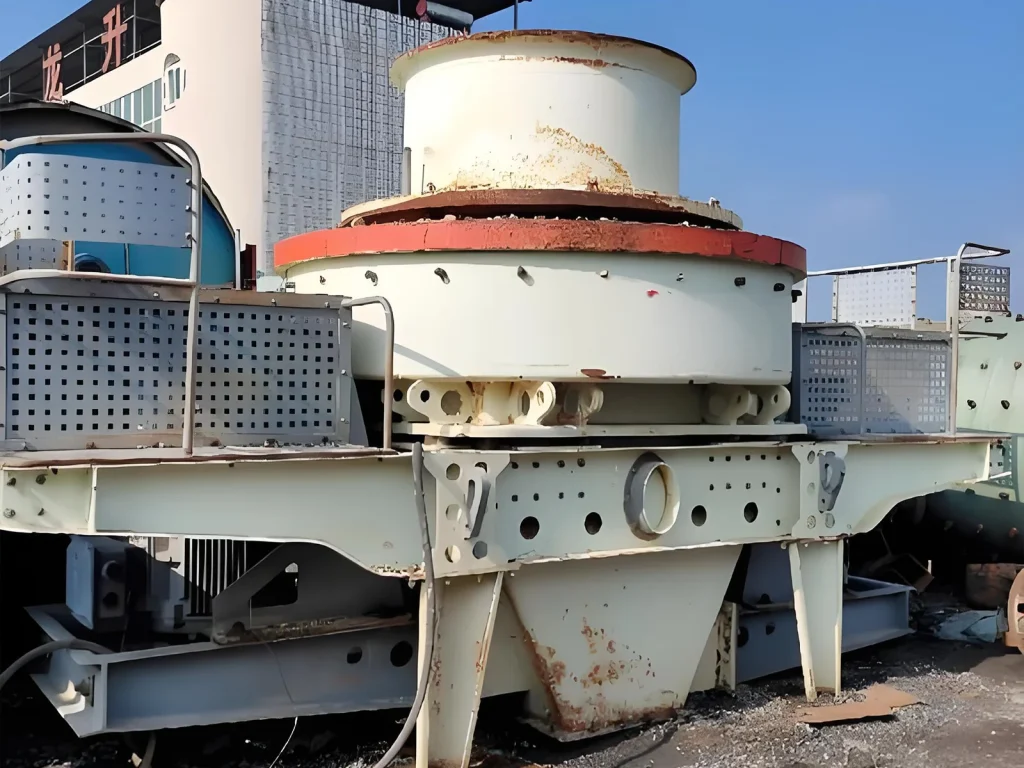

制砂机的主要部件以钢铁为材质，长时间露天作业、环境水汽充足或闲置时，机体生锈是常见的化学反应；机器内部因内壁与物料摩擦产生划痕，长期搁置也易生锈。生锈会影响生产质量和效率，加速设备老化，因此防锈及及时除锈至关重要，日常需重视制砂机的维护工作。以下结合实践经验，分享几个实用的防锈、除锈技巧：​

一、制砂机防锈技巧​

1. 电镀 / 热浸镀防护​

在机器表面电镀或热浸镀一层锌、铝等不易生锈的金属，形成致密氧化膜隔绝水和空气。热浸镀锌层厚度可达 80-100μm，耐腐蚀性是普通油漆的 5-10 倍，尤其适合制砂机的进料口、机架等露天部件。某砂厂对制砂机进行热浸镀锌处理后，锈蚀出现时间从 3 个月延长至 2 年以上。​

2. 涂料防护法​

选择专用防锈涂料（如环氧富锌底漆），涂层厚度控制在 60-80μm，可有效隔绝腐蚀介质。需注意：涂刷前需清除表面油污和浮锈，确保基层干燥（含水率≤8%）；对于制砂机的轴承座、电机外壳等部件，可搭配面漆（如丙烯酸聚氨酯漆）增强耐候性，室外部件建议每 1-2 年重涂一次。​

3. 环境控制法​

保持工作环境干燥，在制砂车间安装通风设备（如轴流风机），将空气湿度控制在 60% 以下；闲置设备需存放于室内，若露天存放，需用防雨布完全覆盖，底部垫起 30cm 以上防止地面潮气侵蚀；定期清理设备表面的积水、粉尘，避免杂质堆积加速锈蚀。​

二、制砂机除锈方法​

1. 化学除锈法​

采用有机酸（如柠檬酸、草酸）溶液，浓度控制在 5%-10%，温度 30-50℃，浸泡或喷淋锈蚀表面。与传统强酸相比，有机酸对金属腐蚀性小（腐蚀率≤0.1g/m²・h），适合处理制砂机的精密部件（如叶轮、轴承座）。处理后需用清水冲洗残留酸液，擦干后立即涂刷防锈底漆，避免二次锈蚀。​

2. 高压磨料水射流除锈​

利用 30-50MPa 的高压水射流混合石英砂、钢丸等磨料，冲击去除锈蚀。该方法无粉尘污染，除锈效率达 80-100m²/h，能彻底清除氧化皮和旧涂层，适合制砂机的机架、传送带支架等大型部件。注意：除锈后 4 小时内需涂抹带湿除锈涂料（如聚酰胺环氧树脂涂料），防止钢板返锈。​

3. 机械除锈法​

使用气动角磨机（配钢丝轮）或电动除锈机，通过机械摩擦去除锈蚀，适合处理局部锈蚀或复杂结构部位（如制砂机的进料斗内壁、反击板）。操作时需佩戴防护面具，避免铁锈粉尘吸入；对于深达 0.5mm 以上的锈蚀坑，需先打磨平整，再用腻子填补后涂刷防锈漆。​

不同除锈方法的适用场景不同：化学除锈适合精密部件，机械除锈适合局部处理，高压水射流适合大面积除锈。日常维护中，建议每月对制砂机进行一次锈蚀检查，发现斑点及时处理，避免锈蚀扩散。​

想了解更多制砂机维护技术，可联系上海丁博重工专业技术团队。品售价的 30%-40%，以时产 200 吨的生产线为例，每月运营成本约 50-80 万元。​
