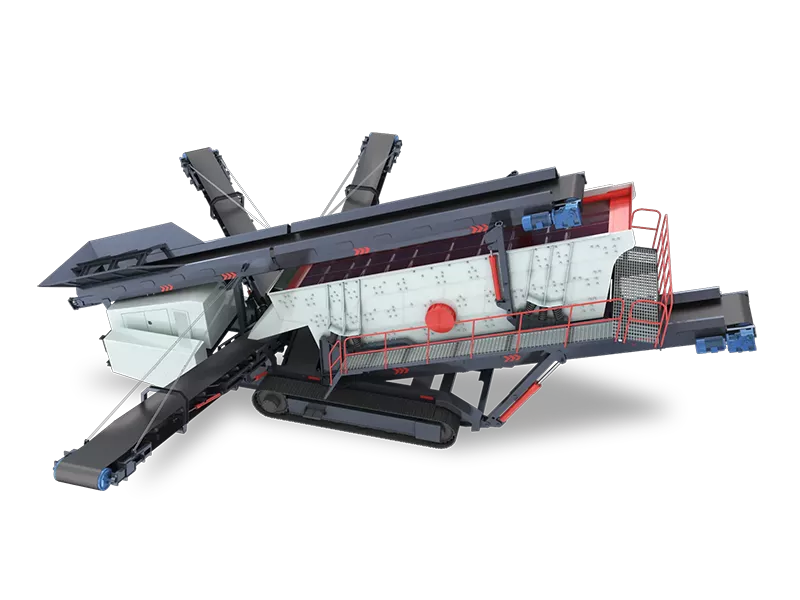

履带式移动破碎站

Crawler Mobile Crushing Station

移动式破碎站灵活方便，机动性强，可节省大量基建及迁址费用；能够对物料进行现场破碎，并可随原料开采面的推进而移动，从而大量降低了物料的运输费用。移动式破碎筛分成套设备包括初级破碎站和二级破碎筛分站、胶带输送机等组成，各级破碎站均是一个独立的工作单元，能各自完成其承担的不同职责。

适用物料：花岗岩、大理石、玄武岩、石灰石、石英石、河卵石、铜矿石、铁矿石等。
应用领域：建筑工程、公路和铁路工程、水利工程、矿山开采。

300 +

10000 ㎡

3000 +

100 +

产品特点

履带底盘设计，适应各种复杂地形，能快速移动到不同工作现场，提升操作的灵活性和效率。

一体化设计

破碎机、筛分设备、输送带和给料系统，结构紧凑，安装和拆卸过程简单，节省时间和人力成本。

高效破碎能力

配备高性能破碎机和先进筛分设备，有效处理各种硬度和类型的岩石和矿石，确保生产效率和稳定性。

智能化环保设计

智能控制系统支持自动化操作和远程监控，减少人为误操作，环保节能设计降低噪音和排放，符合环保标准。

工作原理

进料和给料过程：原料通过振动给料机或带式给料机被送入破碎站内部。给料机确保将原料均匀地输送到破碎设备，以保证破碎过程的稳定性和连续性。
破碎过程：原料进入到破碎机（如颚式破碎机、圆锥破碎机或冲击破碎机）内部，通过破碎设备内部的动作将原料破碎成所需的粒度。不同类型的破碎机有不同的工作原理，如颚式破碎机通过颚板的运动对物料进行压碎和剪切。
筛分过程：破碎后的物料通过输送带被送入到振动筛上进行筛分。振动筛根据物料的大小和形状进行筛选，将符合要求的成品料和未破碎的粗料分离开来。
排料和输送过程：筛分后的成品料被输送到指定的堆放区域或后续的处理设备，如混凝土搅拌站或堆场。未达到要求的粗料可能会被重新送回破碎设备进行再次破碎，直至达到规定的粒度要求。
液压系统和控制：履带式移动破碎站通常配备先进的液压系统和智能控制技术，能够实现设备的稳定运行和自动化控制。通过调整破碎设备和筛分设备的参数，优化破碎和筛分效率，提高产品的质量和生产效率。

77%节约成本

99%效率提升

100%服务响应式

技术参数

移动破碎站-颚式破碎机技术参数

型号	给料机型号	颚破型号	胶带输送机型号	生产能力（t/h）	电机功率（kw）
YG938E69	ZSW-380×96	PE600×900	B650×7M	70-150	91.5
YG1142E710	ZSW-420×110	PE750×1060	B800×9M	80-200	134
YG1349E912	ZSW-490×130	PE900×1200	B1000×11M	150-300	146

移动破碎站-反击式破碎机系列技术参数

型号	圆振动筛型号	反击破型号	筛下胶带输送机	生产能力（t/h）	电机功率（kw）
Y3S1548F1010	3YA1548	PF1010	B500×7M	30-275	70-90
Y3S1848F1210	3YA1848	PF1210	B650×7M	56-330	128.5-150.5
Y3S1860F1214	3YA1860	PF1214	B650×8M	65-586	154-190
Y3S2160F1315	3YA2160	PF1315	B800×8M	81-720	210-297

移动破碎站-圆锥形破碎机系列技术参数

型号	圆振动筛型号	圆锥破型号	筛下胶带输送机	生产能力（t/h）	电机功率（kw）
Y3S1548Y55	3YA1548	PYB900	B500×7M	50-90	75
Y3S1848Y90	3YA1848	HCS-90	B650×7M	65-130	99-134
Y3S1860Y160	3YA1860	CS41/4	B650×8M	110-455	212.5-220.5
Y3S2160Y220	3YA2160	HPC-220	B800×8M	140-330	257.5-264.5

履带式VSI破碎机系列技术参数

项目	名称	DBV-8522	DBV-9532	项目	名称	DBYF-150	DBYF-250
喂料设备	喂料能力（t/h)	400	500	过渡皮带	长x宽（mm）	2000xB650	2000xB650
	最大进料尺寸（mm）	600	700	过渡皮带	功率（kw）	3	3
	喂料高度（mm）	3600	3850	返料皮带	长x宽（mm）	8900xB500	8900xB500
	料斗容积（m³）	5	6	返料皮带	功率（kw）	4	5.5
振动喂料机	长x宽（mm）	3650×1300	3900×1250
振动喂料机	功率（kw）	3.0kwx2	3.7kwx2
制砂机	VSI冲击式破碎机	VSI-8522	VSI-9532	成品皮带	长x宽（mm）	6000xB1000	6000xB1000
	长x宽x高（mm）	4140×2280×2425	4560×2447×2778	成品皮带	功率（kw）	7.5	7.5
	最大进料粒度（mm）	<40	<40	整机	行走发动机功率（kw）	90	90
	双电机功率（kw）	110*2	132*2		整机重量（t）	41	54
	处理能力（t/h）	100-260	150-380		处理能力（t/h）	80-200	180-350
主皮带机	高度（mm）	3100	3250		运输尺寸长x宽x高（mm）	13.5×3.1×3.7	17×3.5×3.8
	长x宽（mm）	9000xB1000	11000×81200		总功率（kw）	211	298
	主皮带功率（kw）	11	15	其他：
返料筛	长x宽（mm）	2600×1500	4000×1500	1.关于破碎机处理能力与石料硬度、进料粒度和出料粒度相关。
返料筛	功率（kw）	3.0kwx2	3.7kwx2	2.标配：尾料皮带、手动控制、无线遥控器。
过度皮带A/B	长x宽（mm）	2000xB650	2000xB650	3.选配：返料系统、侧边输送机折叠、除铁器、除尘喷淋系统，皮带机罩。
过度皮带A/B	功率（kw）	3	3	4.鉴于我公司技术不断更新、技术参数改变恕不另行通知，具体参数以实物为准。
