石英砂超细磨工作原理是帮助用户理解设备加工逻辑（从原料到成品的完整链路）、判断设备适配性（如是否满足 800-2500 目细度需求）、优化操作参数（提升产量与成品纯度）的关键。某石英砂加工厂因不熟悉原理，给料过快导致研磨不充分，成品细度仅达 500 目；掌握原理并调整后，细度稳定在 800 目，纯度提升至 99.5%，可见其核心价值。

石英砂超细磨粉机通过 “动力传输 – 均匀给料 – 分散研磨 – 选粉收集” 4 步流程，将石英砂（莫氏硬度 7 级）加工成超细粉（800-2500 目），适用于玻璃、电子等高精度领域，以下详解具体工作原理：

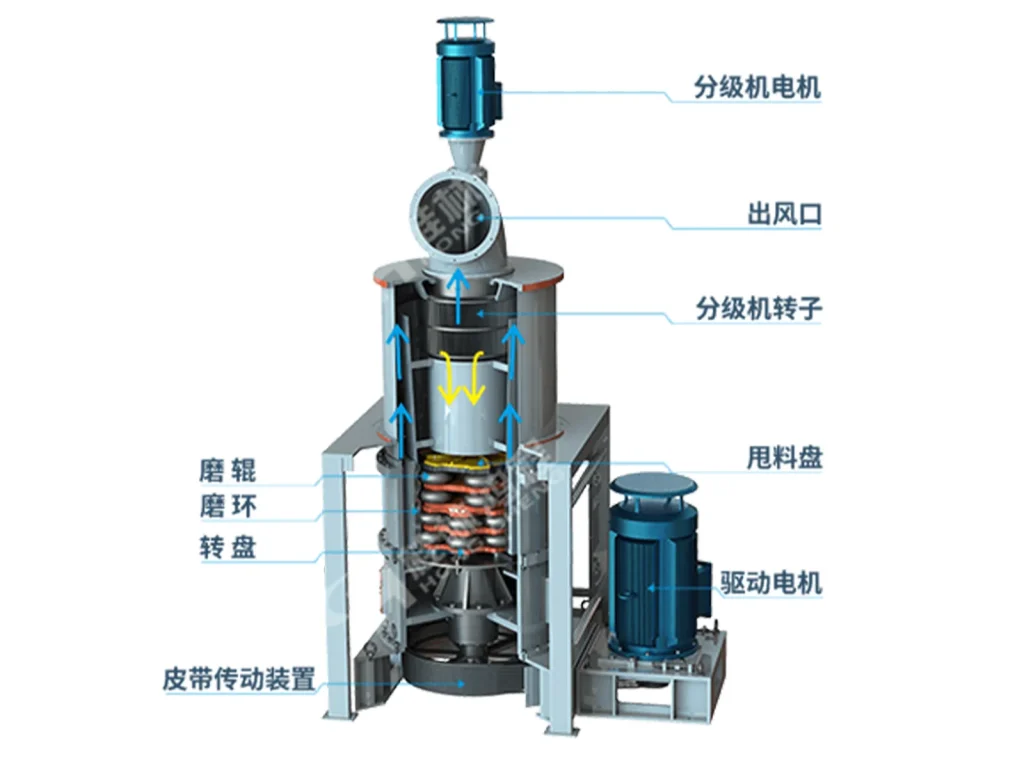

一、石英砂超细磨的 4 步核心工作流程

1. 启动与动力传输：设备预热与稳定运转

• 核心机制：电机通过减速器将动力传递给主轴，驱动转盘匀速旋转，带动磨辊在磨环内做滚动运动，完成设备预热与运转稳定。
• 细节操作：①启动顺序：先开启电机（选用 30-55kW 变频电机，适配不同研磨需求），通过减速器将主轴转速调至 800-1200r/min（转速越高，研磨细度越细）；②运转稳定判断：待转盘、磨辊旋转平稳（振动振幅≤0.1mm，无异常噪音），持续空转 3-5 分钟，确保各部件润滑充分（轴承温度≤50℃）后，再开始给料；若直接带料启动，易导致电机过载（电流超额定值 1.5 倍），甚至损坏传动部件。

2. 均匀给料：保障研磨负荷稳定

• 核心机制：通过振动给料机将石英砂原料匀速输送至设备内部，避免原料堆积或断料，确保研磨腔负荷稳定。
• 细节操作：①给料机选型：选用 GZ 系列变频振动给料机，给料量根据设备产能调整（如时产 5 吨机型，给料量控制在 4.5-5.5 吨 / 小时），波动误差≤10%；②原料预处理：石英砂需提前破碎至≤10mm（通过颚式破碎机），并去除杂质（如泥土、金属块），避免杂质磨损磨辊或影响成品纯度；某案例中，给料不均导致研磨腔局部过载，成品粒度偏差超 20%，调整给料后偏差降至 5% 以内。

3. 分散与研磨：核心破碎环节

• 核心机制：原料在离心力作用下分散并进入磨辊与磨环之间，通过挤压、研磨作用破碎成细粉，同时依托设备结构保障研磨效率与纯度。
• 细节操作：①分散过程：原料进入设备后，在转盘离心力（离心加速度 15-20g）作用下，被甩向转盘边缘，均匀分散至磨环内侧的滚道内；②研磨过程：磨辊（材质为高铬合金，硬度 HRC60-65）在辊销带动下，紧贴磨环（同材质）滚动，对滚道内的石英砂施加 10-15MPa 的研磨压力，将其破碎成超细粉（800-2500 目）；③纯度保障：设备内置除铁装置（电磁除铁器，磁场强度 12000Gs），可去除原料中 99% 以上的铁质杂质，确保成品纯度≥99.5%，满足电子行业需求。

4. 选粉与收集：成品分级与回收

• 核心机制：通过气流与叶轮分级，筛选合格细粉并收集，不合格细粉返回研磨腔二次加工，形成闭环生产。
• 细节操作：①气流输送：鼓风机（风压 0.4-0.6MPa，风量 1500-2000m³/h）产生的气流，将研磨后的细粉带入选粉室；②分级过程：选粉室内的叶轮（转速 2000-3000r/min）高速旋转，产生离心力，根据颗粒粒径差异实现分级：合格细粉（如 800 目，粒径≤18μm）因质量轻，随气流穿过叶轮进入收集系统；不合格粗粉（粒径＞18μm）因离心力大，被甩向选粉室壁，沿壁回落至研磨腔重新研磨；③收集过程：合格细粉随气流进入脉冲袋式除尘器（过滤精度 0.1μm，除尘效率≥99.9%），经滤袋过滤后，通过卸料阀（星型卸料阀，密封性≥99%）排出，即为成品；尾气经净化后（粉尘浓度≤5mg/m³）排放，符合环保标准。

二、设备核心特性与专业支持

1. 环保与稳定特性

• ①噪音控制：设备配备消音器（降噪量 20-30dB），运行噪音≤85dB，符合厂界噪音标准；②负压运行：整个研磨过程处于负压状态（负压值 – 500 至 – 800Pa），配合全密封结构（迷宫式密封 + O 型圈），无粉尘外泄，车间粉尘浓度≤2mg/m³。

2. 专业技术支持

若对石英砂超细磨的工作原理（如研磨压力与细度的匹配）、参数调整（如叶轮转速设定）有疑问，或需定制化制粉方案（如高纯度石英砂加工），可联系上海丁博重工专业技术团队（上海丁博重工专业技术团队），获取现场指导与设备适配建议，确保石英砂制粉高效稳定。

石英砂超细磨工作原理的核心是 “分级研磨 + 闭环生产”，通过动力传输、均匀给料、强力研磨、精准选粉 4 步，既能实现石英砂的超细加工，又能保障成品纯度与环保性，为高精度石英砂应用领域提供可靠设备支撑。
