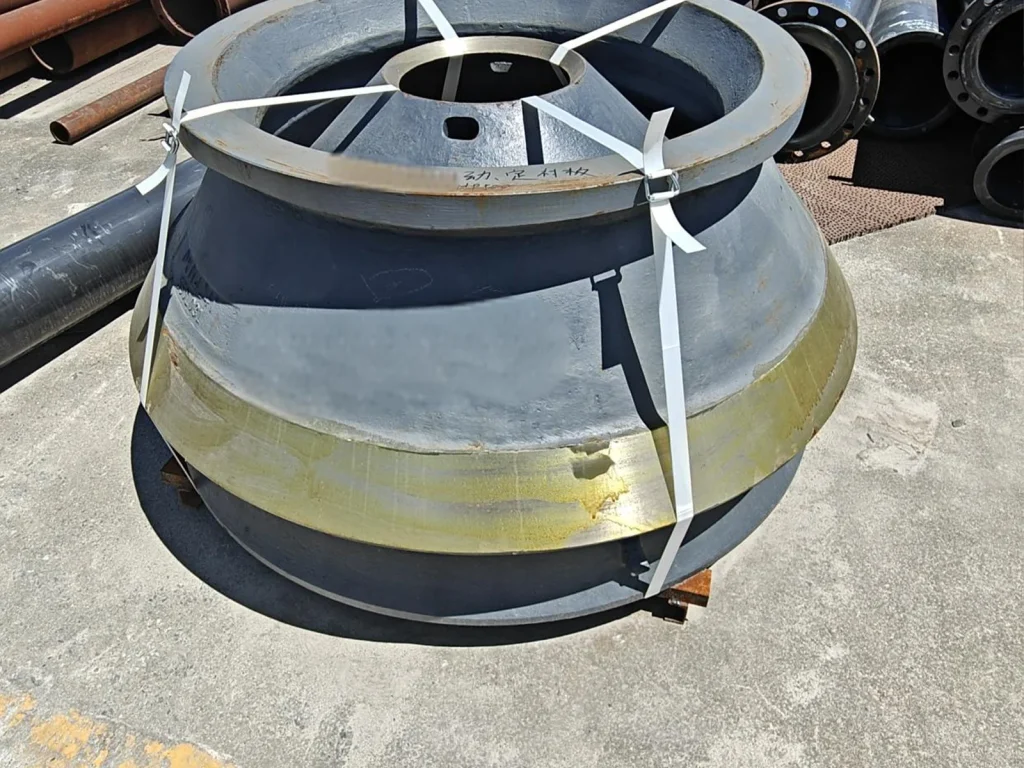

圆锥破碎机衬板减磨是降低设备运行成本的关键。某金属矿山的圆锥破碎机因衬板磨损过快，每月更换一次，单块成本超 2 万元，采用科学减磨方法后，更换周期延长至 3 个月，年节省费用 48 万元，可见有效控制磨损的重要性。​

圆锥破碎机衬板的磨损主要源于物料冲击、摩擦及设备振动，合理控制这些因素能显著延长其寿命。以下从固定方式、受力优化等六方面展开，附实操减磨策略：​

一、强化衬板固定，消除松动磨损​

• 垫片选型与安装：​

• 在衬板与锥体间垫 0.5-1mm 厚的铅板（延展性好），或低碳钢板（Q235），安装时用扭矩扳手紧固螺栓（M20 螺栓扭矩 300N・m），确保贴合间隙≤0.1mm；​

• 某案例通过此方法，衬板松动导致的异常磨损减少 60%，这是圆锥破衬板安装的基础要求。​

二、优化受力分布，减少局部磨损​

• 填充材料应用：​

• 灌注水泥砂浆（强度等级 M30），掺入 5% 膨胀剂，确保衬板与锥体紧密结合（接触面积≥95%）；​

• 硬岩破碎时，可选用锌合金浇铸（熔点 420℃），冷却后形成刚性连接，使应力分布均匀性提升 30%。​

三、严格控制入料，避免异常磨损​

• 粒度与杂质管控：​

• 进料最大粒径不超过排料口的 80%（如排料口 20mm 时，进料≤16mm），某花岗岩生产线因此减少衬板 “啃边” 现象；​

• 加装除铁器（磁场强度≥12000Gs）和筛分设备，防止铁块、木块进入破碎腔，曾有案例因铁块卡入，导致衬板局部磨损量达 5mm / 小时。​

四、均匀给料，降低摩擦损耗​

• 给料方式优化：​

• 采用振动给料机（振幅 5-8mm）配合分料盘，确保物料落在分料盘中心，偏离度≤50mm，避免直接冲击衬板；​

• 给料量波动控制在 ±10% 以内，某铜矿通过变频调节给料量，衬板平均磨损量从 0.8mm / 天降至 0.5mm / 天。​

五、控制负荷与间隙，减少疲劳磨损​

• 负荷管理：​

• 电机电流不超过额定值的 90%，持续超载 10% 以上时，衬板寿命缩短 40%，需加装负荷监测仪自动预警；​

• 调整破碎间隙（一般为排料口的 1.2-1.5 倍），硬岩取大值，软岩取小值，某石灰石矿调整后，衬板疲劳裂纹减少 70%。​

六、控制温升，防止塑性变形​

• 润滑与冷却：​

• 采用 N320 极压齿轮油，每 8 小时检查油位（保持在油标 1/2-2/3），油温超 55℃时启动冷却系统（流量≥20L/min）；​

• 夏季高温环境下，加装风冷装置，使衬板工作温度控制在 60℃以下，避免因高温导致硬度下降（每升高 10℃，硬度下降约 2HRC）。​

七、衬板材质与维护配合​

• 材质选择：​

• 破碎硬岩（如玄武岩）选用高铬铸铁衬板（Cr20），硬度 HRC58-62；​

• 中软岩（如石灰石）用高锰钢（Mn13），经水韧处理，韧性提升 20%；​

• 定期检查：每周测量衬板磨损量（单边超 20mm 时翻面使用），每班次清理破碎腔残留物料，避免黏结磨损。​

想了解更多行业标准，可联系上海丁博重工专业技术团队。圆锥破碎机衬板减磨的核心是 “减少异常冲击 + 优化受力环境”，通过固定强化、入料控制等综合措施，能有效延长衬板寿命，降低生产成本。
