颚破机架断裂解决是保障颚式破碎机安全运行、避免生产事故的关键。某采石场用 PE900×1200 颚破处理花岗岩时，因未及时发现机架裂纹，最终导致机架断裂，停机维修 7 天，损失产能 1050 吨，维修成本超 8 万元；掌握原因与解决方法后，该场通过日常检查提前发现裂纹，及时修复，避免了类似故障，可见科学管控的重要性。​

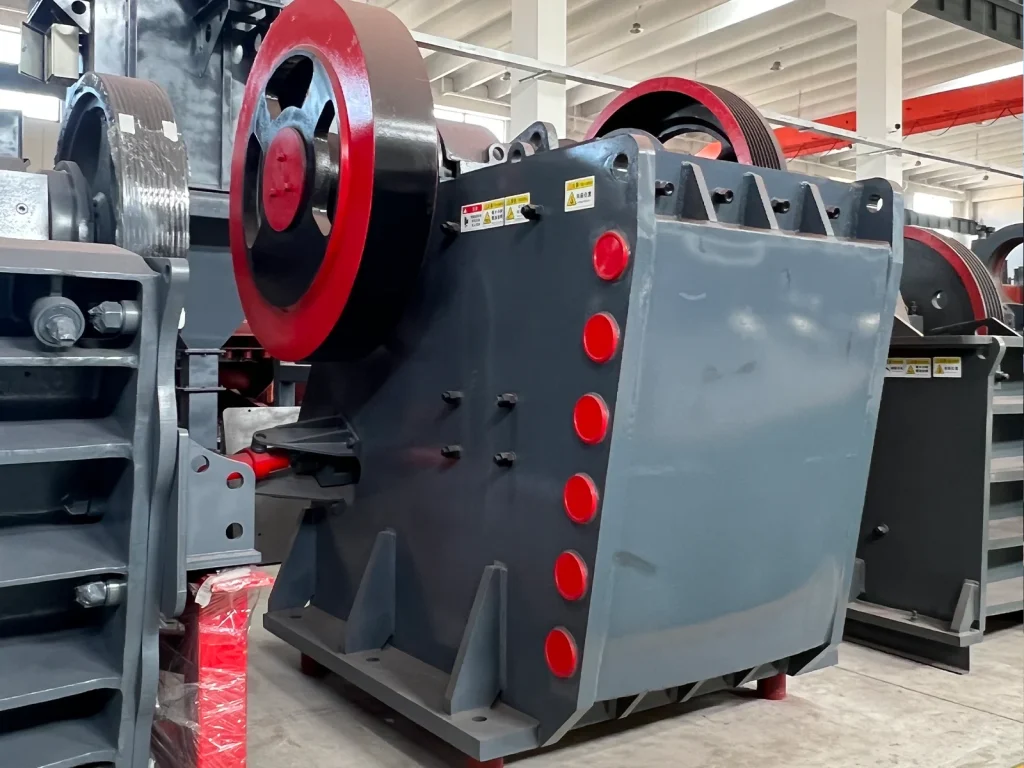

颚式破碎机（俗称老虎口）的机架是承载破碎反作用力的核心部件（单次破碎反作用力可达 1000-2000kN），一旦断裂不仅停产能，还危及操作人员安全。其断裂多因质量、安装、使用不当导致，下面用简单易懂的方式分析原因及解决方法：​

一、颚式破碎机机架断裂的 4 大核心原因​

1. 机架质量不达标：先天隐患​

这是颚式破碎机架断裂解决需优先排查的源头问题。​

• 材质缺陷：劣质机架用普通铸铁（如 HT200）替代铸钢（ZG35SiMn），抗拉强度仅 200MPa（铸钢达 500MPa），某厂用铸铁机架处理 250MPa 的石灰石，6 个月就出现裂纹；​

• 焊接 / 铸造问题：焊接机架冷却速度过快（＞5℃/min）或焊接区有油污，易产生气孔（＞3 个 /㎡）、裂纹；铸造机架未做时效处理，内应力未释放，长期使用后易断裂，某生产线焊接机架因未除油污，3 个月焊接处开裂。​

• 精度偏差：机架轴承孔与肘板垫安装面不平行（偏差超 0.1mm/m），设备运行时产生偏心振动，长期冲击机架薄弱部位（如进料口两侧），某厂因精度问题，机架 1 年就断裂。​

2. 安装不规范：后天受力失衡​

• 基础不稳：安装基础混凝土强度低于 C30，或未做预埋钢板（厚度＜16mm），机架工作时剧烈振动（振幅超 0.3mm），某小型采石场基础不达标，机架螺栓松动后未及时处理，2 个月后机架断裂；​

• 螺栓未紧固：机架固定螺栓（如 M30 高强度螺栓）力矩未达要求（需 500-600N・m），或未装防松垫圈，设备运行中螺栓松动，机架受力不均，某厂螺栓力矩仅 300N・m，导致机架单侧变形开裂。​

• 部件配合偏差：肘板、肘板垫与机架安装面贴合不紧密（间隙超 0.5mm），物料冲击时无法缓冲，冲击力直接传递给机架，某生产线因肘板垫磨损未换，1 个月内机架受冲击开裂。​

3. 使用过载：超出承载极限（原内容遗漏，需补充）​

• 长期超硬破碎：颚破适配抗压强度≤320MPa 的物料，若长期破碎 350MPa 以上的玄武岩，机架承受的反作用力超设计值（如从 1500kN 增至 2000kN），某厂违规破碎 380MPa 的铁矿石，8 个月机架断裂；​

• 产能过载：给料量超额定值 120%（如 100 吨 / 小时设备喂料 120 吨），机架长期处于超负荷状态，应力集中部位（如排料口两侧）易开裂，某生产线因赶进度过载，机架 10 个月出现裂纹。​

4. 维护不及时：小问题变大故障​

• 裂纹未早修：机架出现细微裂纹（宽度＜0.2mm）时未及时修复，裂纹逐渐扩展（每月扩展 1-2mm），最终断裂，某厂忽视裂纹，3 个月后裂纹达 5mm，无法修复只能换机架；​

• 衬板磨损未换：固定颚板磨损超原厚度 30%，物料撞击机架内壁，长期磨损导致机架变薄（从 30mm 磨至 20mm），强度下降，某厂因未换衬板，机架 1 年磨损后断裂。​

二、解决颚式破碎机机架断裂的 5 个实用方法​

1. 质量把控：从源头避免隐患​

这是颚式破碎机架断裂解决的基础措施。采购时检查：① 机架材质证明（铸钢需 ZG35SiMn，焊接件需 Q355B 钢板）；② 表面无裂纹、气孔（用渗透检测）；③ 精度检测（轴承孔与肘板垫面平行度≤0.1mm/m），某厂按此采购，机架使用寿命从 1 年延长至 5 年。​

2. 规范安装：确保受力均衡​

• 基础要求：混凝土强度≥C30，预埋钢板厚度≥16mm，基础平整度偏差≤2mm/m；​

• 螺栓紧固：用扭矩扳手按标准力矩紧固（M24 螺栓 300-400N・m，M30 螺栓 500-600N・m），加装弹簧防松垫圈，某生产线安装后试运转 2 小时，无振动异响，机架受力稳定。​

3. 合理使用：避免过载冲击​

• 控物料硬度：破碎物料抗压强度≤320MPa，超硬物料（如玄武岩）换圆锥破处理；​

• 控产能负荷：给料量按额定值 80%-100%（如 PE600×900 额定时产 50-160 吨，喂料 50-130 吨 / 小时），某厂规范喂料后，机架受力下降 20%，这也是颚式破碎机架断裂解决的关键使用原则。​

4. 及时修复：阻止裂纹扩展​

• 轻微裂纹（宽度＜0.2mm）：用 J507 焊条焊接修复，焊后加热至 300℃保温 2 小时，消除内应力；​

• 严重裂纹（宽度≥0.5mm）：若裂纹长度超机架高度 1/3，需更换新机架，避免修复后仍存在安全隐患。​

5. 日常检查：提前发现问题​

每日开机前检查机架：① 用目视法看是否有裂纹（重点看进料口、轴承座附近）；② 用手摸螺栓是否松动；每周用塞尺测肘板垫与机架间隙（≤0.5mm），某厂通过日常检查，提前 6 个月发现机架细微裂纹，及时修复节省换机架成本 6 万元。​

三、额外小贴士：延长机架寿命的简单技巧​

1. 避免空打：破碎腔无料时及时停机，空打会导致机架受无缓冲冲击，寿命缩短 15%；​

2. 衬板维护：每 3 个月检查固定颚板磨损，超原厚度 30% 及时更换，避免物料直接撞击机架。​

想了解更多颚式破碎机结构维护知识，可联系上海丁博重工专业技术团队。颚式破碎机架断裂解决需从 “采购 – 安装 – 使用 – 维护” 全流程入手，每个措施都简单易执行，做好这些不仅能避免机架断裂，还能延长设备整体使用寿命，保障生产安全。
