花岗岩破碎设备配置是决定花岗岩加工效率、成品质量与投资回报的核心。某高铁骨料客户曾用 “颚式破碎机 + 反击式破碎机” 配置处理花岗岩，仅 15 天就因反击破板锤严重磨损停机，更换配件成本达 8 万元；重新优化设备配置后，采用 “颚式破碎机 + 圆锥破碎机 + 制砂机” 组合，设备连续稳定运行 6 个月，吨石耐磨件成本从 18 元降至 6 元，可见科学配置的重要性。​

花岗岩是一种深酸性火成岩，由岩浆在地下深处凝结而成，主要成分为长石、石英、黑云母（石英含量占 20%-40%，硬度达莫氏 7 级），抗压强度 160-320MPa，仅次于金刚石，比河卵石（120-200MPa）、石灰石（80-150MPa）、大理石（100-180MPa）更难破碎。原花岗石经粉碎后，不仅可用于建筑装饰（地面、墙面）、露天雕刻，其破碎后的骨料还可用于高铁桥梁、商品混凝土等高端工程。市面上的破碎设备很多，但真正适配花岗岩高硬度特性的设备需满足 “耐磨损、高破碎力、低损耗” 三大要求，下面详细介绍花岗岩破碎的核心设备及实际生产线案例。​

一、花岗岩破碎的核心设备及适配逻辑​

花岗岩破碎需经过 “粗碎 – 中碎 – 细碎 / 制砂” 三步流程，不同环节设备功能差异显著，原内容存在 “反击式破碎机适配偏差”“参数缺失” 的问题，需针对性优化。​

1. 粗碎设备：颚式破碎机 —— 硬岩粗碎 “标配”​

颚式破碎机凭借 “大进料、高破碎力、耐磨损” 的特性，成为花岗岩粗碎的唯一选择，需将 300-1200mm 的花岗岩原石破碎至 80-200mm，为中碎环节奠定基础。​

• 核心参数与性能优势：​

• 进料与产能覆盖：主流型号进料口尺寸 500×750mm-1500×1800mm，如 PE900×1200 颚破（进料口 900×1200mm，最大进料 750mm，时产 100-200 吨）、PE1200×1500 颚破（进料口 1200×1500mm，最大进料 1020mm，时产 200-400 吨），可适配不同规模花岗岩生产线；​

• 硬岩耐磨设计：颚板采用 Mn13Cr2 高锰钢材质（硬度 HB200-250，冲击韧性≥180J/cm²），处理花岗岩时寿命达 2000-3000 小时，比普通高锰钢颚板长 60%；重型机架（重量≥50 吨）与飞轮减震结构，设备振动振幅≤0.15mm，避免因花岗岩冲击导致的机架变形。​

• 适配场景与注意事项：​

适配所有花岗岩粗碎场景，尤其适合含大块料、杂质多的原料（如矿山爆破原石）；需注意进料粒度不可超设备允许值（最大进料≤进料口宽度的 80%，如 PE900×1200 最大进料≤720mm），否则易导致堵料，某生产线因混入 900mm 大块花岗岩，堵料后清理耗时 2 小时，影响产能。​

纠正原内容误区：原内容提及 “反击式破碎机” 为花岗岩破碎设备，实际反击式破碎机板锤（高铬合金材质）处理花岗岩时寿命仅 300-500 小时，吨石耐磨件成本达 15 元，不适合花岗岩中碎，需排除其适配性。​

2. 中碎设备：圆锥破碎机 —— 硬岩中碎 “专属”​

花岗岩中碎需将 80-200mm 的粗碎料破碎至 20-50mm，必须选择圆锥破碎机，其 “层压破碎” 原理能耐受花岗岩高硬度，避免过度磨损。​

• 核心参数与性能优势：​

• 腔型与产能适配：按破碎需求分为标准型（中碎，排料 20-50mm，破碎比 8-10）、短头型（细碎，排料 5-20mm，破碎比 12-15），如 CS160 单缸圆锥破（标准型，时产 100-150 吨）、HP300 多缸圆锥破（标准型，时产 300-500 吨）；​

• 耐磨与保护设计：轧臼壁、破碎锥采用高铬铸铁（Cr 含量 20%-22%，硬度 HRC58-62），处理花岗岩时寿命达 1200-1500 小时，是反击破板锤的 3-4 倍；配备液压清腔与过载保护系统，花岗岩中混入铁块时，液压系统自动抬升破碎锥（最大抬升 10mm），排出异物，避免设备卡死，某生产线因过铁触发保护，仅停机 10 分钟即恢复生产。​

• 适配场景与选型技巧：​

需产出路基料（20-40mm）选标准型腔，需产出制砂原料（10-20mm）选短头型腔；硬岩（抗压强度≥250MPa，如花岗岩）优先选多缸圆锥破（自动化程度高，成品粒形优），中硬岩（150-250MPa）可选单缸圆锥破（性价比高），某高铁骨料厂用 HP300 多缸圆锥破处理 280MPa 花岗岩，成品针片状含量≤8%，级配合格率 92%，满足高铁建设要求。​

3. 细碎 / 制砂设备：制砂机 —— 花岗岩细骨料核心​

若需将花岗岩加工成 0-5mm 机制砂或 5-10mm 细骨料，需配置制砂机，主流为冲击式制砂机（VSI 制砂机），兼具破碎与整形功能。​

• 核心参数与性能优势：​

• 制砂与整形双功能：支持 “石打石”（粒形优先，成品圆润）与 “石打铁”（效率优先，产能高）模式，如 VSI5X8522 制砂机（时产 50-120 吨，进料≤50mm），处理花岗岩时成品细度模数可在 2.6-3.2 之间调节，含粉量≤10%，符合 GB/T 14684-2022Ⅰ 类砂标准；​

• 耐磨与环保设计：叶轮、耐磨块采用碳化钨材质（硬度 HV1200-1500），寿命达 800-1000 小时，比普通材质长 2 倍；密封结构 + 脉冲除尘，粉尘排放浓度≤10mg/m³，某机制砂厂用其处理花岗岩，环保验收一次通过，无粉尘投诉。​

• 适配场景与注意事项：​

适合商品混凝土用砂、干混砂浆用砂等高端需求；进料需控制含水率≤12%，否则易黏结堵料，某生产线因含水率 18% 导致制砂机堵料，清理后需重新校准叶轮间隙（标准间隙 5-8mm）。​

4. 辅助设备：保障生产线顺畅运行​

• 振动给料机：GZD1300×4900 型号（给料能力 150-300 吨 / 小时），变频控制均匀喂料，避免颚破过载，某生产线用其调节进料，设备负荷稳定在额定值的 80%-90%，产能利用率提升 15%；​

• 振动筛：3YZS1860 型号（3 层筛网），可同时分离 05 砂、12 石子、13 石子，筛分效率≥95%，确保成品粒度均匀，某生产线用其分级花岗岩破碎料，成品合格率从 80% 提升至 98%；​

• 除铁设备：悬挂式电磁除铁器（磁场强度≥15000Gs），去除花岗岩中的铁杂质（如矿山爆破残留钢筋），避免损伤圆锥破、制砂机，某生产线加装后，因过铁导致的设备故障从每月 3 次降至 0 次。​

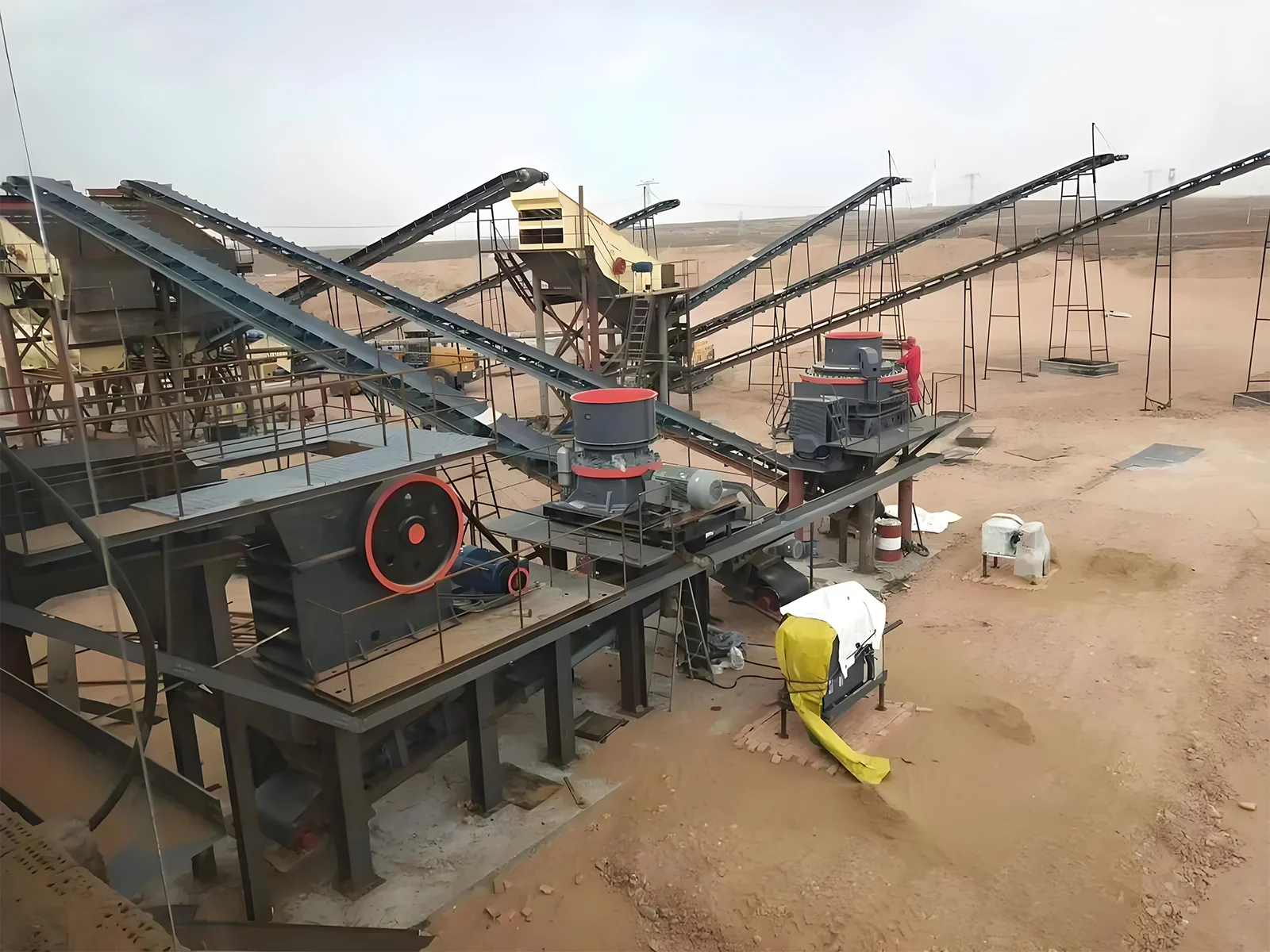

二、时产 200 吨砂石生产线现场案例​

原内容案例表述笼统，需补充设备配置、流程细节、成本与收益数据，增强参考性。​

1. 项目背景与需求​

• 原料：花岗岩（抗压强度 280MPa，原石粒径 500-800mm）；​

• 成品：12 石子（10-20mm，商品混凝土用）、13 石子（16-31.5mm，高铁路基用）、05 机制砂（0-5mm，干混砂浆用）；​

• 产能要求：时产 200 吨，年工作 300 天，年处理量 60 万吨。​

2. 设备配置方案​

​

设备环节​	设备型号 / 规格​	数量​	核心作用​
给料环节​	GZD1300×4900 振动给料机​	1 台​	均匀喂料，避免颚破过载​
粗碎环节​	PE900×1200 颚式破碎机​	1 台​	将 800mm 花岗岩破碎至 150mm 以下​
中碎环节​	HP300 多缸圆锥破碎机（标准型腔）​	1 台​	将 150mm 花岗岩破碎至 50mm 以下​
制砂环节​	VSI5X8522 冲击式制砂机​	1 台​	将 50mm 花岗岩加工成 0-5mm 机制砂​
筛分环节​	4YZS2160 振动筛（4 层筛网）​	1 台​	分离 05 砂、12 石子、13 石子、返料​
除铁环节​	RCDB-12 悬挂式电磁除铁器​	1 台​	去除原料中的铁杂质​
输送环节​	B800 皮带输送机（长度 20-30m）​	5 台​	连接各设备，输送物料​

​

3. 生产流程与效果​

• 流程：花岗岩原石→振动给料机→颚式破碎机（粗碎）→除铁器→圆锥破碎机（中碎）→振动筛（分级：12/13 石子直接产出，50mm 返料进制砂机）→制砂机（细碎制砂）→振动筛（分级 05 砂）→成品堆存；​

• 核心效果：​

• 产能：实际时产 210 吨，超出设计产能 5%，年处理量达 63 万吨；​

• 成品质量：12/13 石子针片状含量≤7%，05 砂细度模数 2.8，均符合高端工程标准；​

• 成本与收益：吨石设备投资约 4.2 元（按 5 年折旧），耐磨件成本 6 元，电费 5 元，人工成本 2 元，总成本 17.2 元；成品平均售价 85 元 / 吨，吨石利润 67.8 元，年利润超 4200 万元。​

4. 现场运行亮点​

• 自动化控制：配备 PLC 控制系统，远程监控设备负荷、油温、成品粒度，实现无人值守，减少人工成本 30%；​

• 环保设计：全封闭皮带廊道 + 脉冲除尘系统（处理风量 30000m³/h），厂区粉尘浓度≤5mg/m³，噪声≤85dB，周边居民区无投诉；​

• 易损件管理：建立耐磨件更换台账，颚板、轧臼壁、耐磨块按寿命预警更换，避免突发停机，设备年利用率达 92%。​

三、常见配置误区纠正与选型建议​

1. 纠正原内容误区​

• “反击式破碎机适合花岗岩破碎” 错误：反击式破碎机冲击破碎原理对硬岩磨损极大，处理花岗岩时吨石耐磨件成本达 15-20 元，是圆锥破碎机的 3-4 倍，且成品针片状含量超 15%，不符合高端需求，需排除。​

• “制砂机仅用于制砂” 片面：制砂机的 “石打石” 模式可用于花岗岩石子整形，如将圆锥破产出的 15% 针片状石子降至 8% 以下，拓展设备用途，减少生产线配置成本。​

2. 花岗岩破碎设备选型核心原则​

• 按产能定设备规模：时产≤100 吨选 “小型颚破 + 单缸圆锥破 + 小型制砂机”，时产 100-300 吨选 “中型颚破 + 多缸圆锥破 + 中型制砂机”，时产≥300 吨选 “大型颚破 + 多缸圆锥破并联 + 大型制砂机”；​

• 按成品定设备组合：仅需石子（20-50mm）选 “颚破 + 圆锥破（标准型腔）”，需石子 + 砂选 “颚破 + 圆锥破 + 制砂机”；​

• 按预算平衡配置：初期预算有限可选用单缸圆锥破（比多缸便宜 30%），长期收益优先选多缸圆锥破（耐磨件寿命长 50%，年维护成本低 60%）。​

想了解更多花岗岩破碎设备配置参数，可联系上海丁博重工专业技术团队。花岗岩破碎设备配置需紧扣 “高硬度、耐磨损、高效能” 核心需求，通过 “粗碎 – 中碎 – 细碎 / 制砂” 的合理搭配，才能实现成品质量与生产效率的双赢，满足不同工程对花岗岩骨料的高端要求。
