产品搜索

圆锥破硬岩破碎范围是圆锥破碎机选型的重要依据。某金属矿山在破碎玄武岩时，初期使用反击式破碎机导致易损件频繁更换，改用圆锥破碎机后，每月停机维护时间减少 8 小时，破碎效率提升 25%，可见选对设备的重要性。​

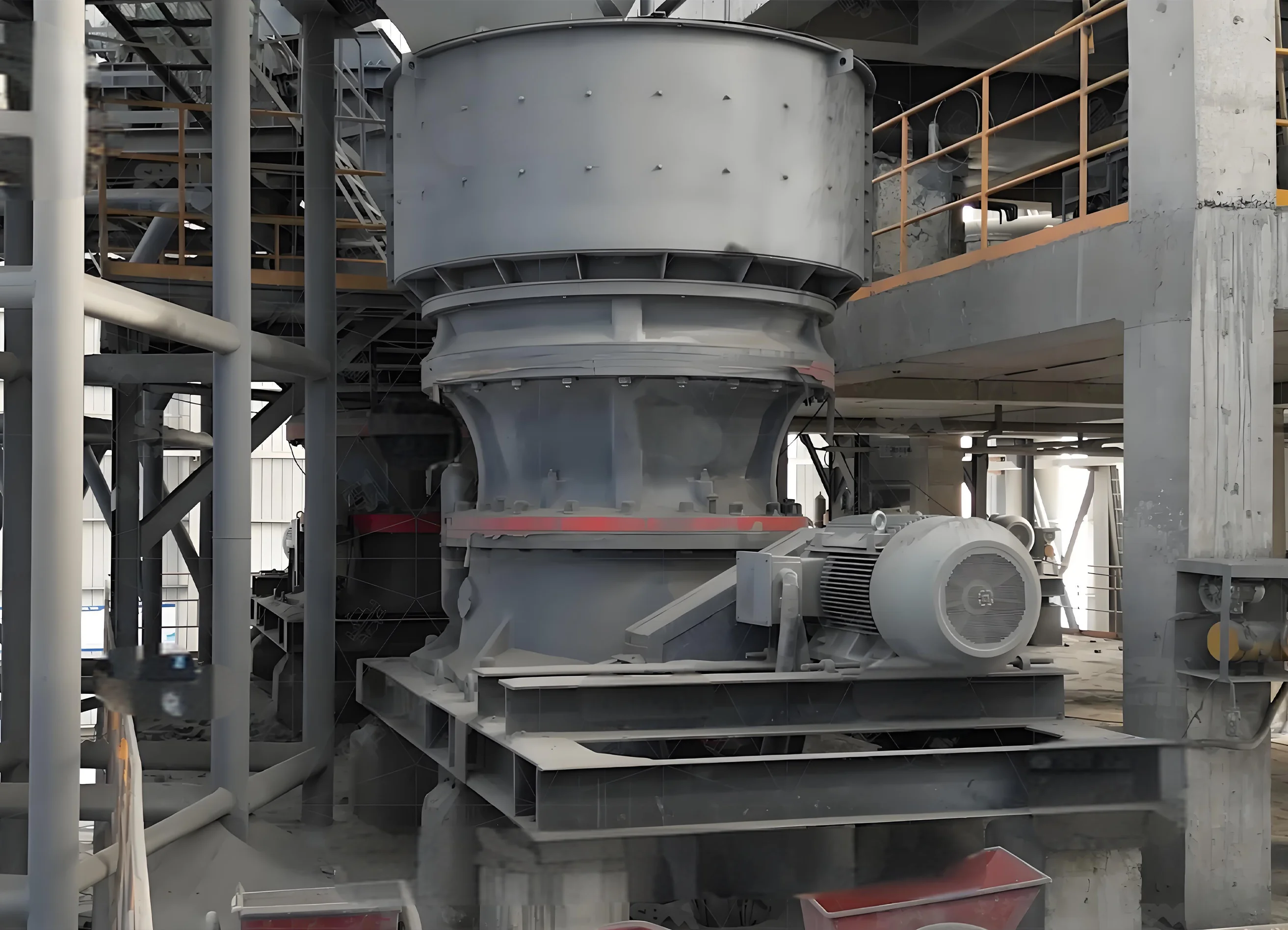

圆锥破碎机是一种常见的破碎设备，主要用于对硬度较高的岩石进行中碎和细碎。不同种类的硬岩具有不同的物理特性和破碎难度，因此需要选择适合的圆锥破碎机来进行破碎加工。下面我们就来看看圆锥破碎机都能破碎哪些硬岩。​

一、高硬度火成岩破碎​

火成岩由岩浆冷却凝固形成，普遍具有高强度、高耐磨性特点，圆锥破碎机凭借层压破碎原理能高效处理。​

1. 花岗岩（莫氏硬度 6-7）​

花岗岩主要成分为石英、长石，抗压强度 100-300MPa，质地坚硬且韧性强。破碎时需选用中碎型圆锥破碎机（如标准型 CS 系列），利用其强大的挤压力克服岩石韧性。某采石场用 CS240 圆锥破碎机破碎花岗岩，时产 200 吨，成品粒度 20-40mm，满足高速公路骨料要求。需注意：花岗岩含石英较多，易磨损设备，应选用高铬铸铁破碎壁，寿命可达 1500 小时以上。​

2. 玄武岩（莫氏硬度 6-8）​

玄武岩是典型的喷出岩，抗压强度 200-400MPa，耐磨性居各类岩石之首，破碎难度大。需选用短头型圆锥破碎机（如 HPT 系列），通过小破碎腔间隙实现精细破碎。某铁路道砟生产线用 HPT500 圆锥破碎机处理玄武岩，成品针片状含量≤8%，符合一级道砟标准。实际生产中，需将进料粒度控制在 300mm 以内，避免设备过载。​

3. 花岗闪长岩（莫氏硬度 6-7）​

花岗闪长岩介于花岗岩和闪长岩之间，抗压强度 150-250MPa，含角闪石等暗色矿物，破碎时易产生粉尘。选用液压圆锥破碎机（如 HP 系列）可通过自动调节排料口控制粒度，同时配备除尘装置。某建筑骨料厂用 HP300 圆锥破碎机破碎该岩石，时产 180 吨，成品用于 C60 混凝土，强度达标。​

二、中高硬度变质岩破碎​

变质岩经地质作用变质形成，硬度和韧性适中，圆锥破碎机能平衡效率与粒形。​

1. 片麻岩（莫氏硬度 5-7）​

片麻岩具有片麻状构造，抗压强度 100-200MPa，沿片理方向易破碎但垂直方向较硬。选用复合型圆锥破碎机（如 PYZ 系列），其破碎腔型可适应岩石的各向异性。某机制砂厂用 PYZ1750 圆锥破碎机处理片麻岩，破碎后经制砂机加工成精品砂，含粉量≤3%。​

2. 大理岩（莫氏硬度 3-5）​

大理岩由石灰岩变质而成，抗压强度 70-150MPa，虽硬度中等但整体性好。可选用标准型圆锥破碎机进行中碎，破碎后成品粒形好，适合装饰石材加工。某石材厂用圆锥破碎机将大理岩破碎至 50-80mm，再经整形机处理，成为高档装饰用石子。​

3. 黑云母片岩（莫氏硬度 3-6）​

黑云母片岩含大量片状矿物，抗压强度 80-180MPa，破碎时易产生片状颗粒。需控制破碎间隙（建议 15-25mm），并选用细碎型圆锥破碎机减少针片状含量。某陶瓷原料厂用圆锥破碎机破碎该岩石，成品用于陶瓷坯体原料，粒度均匀性达 90%。​

三、硬岩矿石破碎​

金属矿石多为硬岩，圆锥破碎机能兼顾破碎效率与矿物解离度。​

1. 赤铁矿（莫氏硬度 5.5-6.5）​

赤铁矿含铁量高（50%-60%），抗压强度 100-250MPa，是重要的炼铁原料。破碎时需避免过粉碎，选用中型圆锥破碎机（如 Symons 系列），控制成品粒度在 10-30mm，便于后续球磨选别。某铁矿用 Symons 7 英尺圆锥破碎机破碎赤铁矿，破碎产品合格率达 95%，提升了球磨机处理效率。​

2. 铜矿石（莫氏硬度 3-4，部分伴生硬岩达 6-7）​

铜矿石常伴生石英、黄铁矿等硬岩，抗压强度差异大（80-300MPa）。需选用多缸液压圆锥破碎机，通过智能控制系统自动调整破碎力，适应矿石硬度波动。某铜矿用多缸圆锥破碎机处理混合矿石，时产 300 吨，设备运行稳定率达 90% 以上。​

四、特殊硬岩破碎注意事项​

1. 火山岩（如安山岩、流纹岩）​

火山岩孔隙率较高，抗压强度 150-300MPa，破碎时易产生粉末。建议选用低转速圆锥破碎机（800-1000r/min），减少过度破碎。某公路工程用圆锥破碎机破碎安山岩，成品 0-5mm 粉料占比控制在 10% 以内，符合路基填筑要求。​

2. 砂岩（部分高硅砂岩莫氏硬度达 7）​

普通砂岩硬度较低（莫氏硬度 2-5），但高硅砂岩（含硅量＞90%）硬度大、耐磨性强，需按硬岩选型。某玻璃原料厂用圆锥破碎机破碎高硅砂岩，选用超硬合金衬板，寿命比普通衬板延长 2 倍。​

想了解更多圆锥破碎机破碎硬岩的案例，可联系上海丁博重工专业技术团队。圆锥破碎机对硬岩的破碎能力较强，但需根据岩石的硬度、成分和成品要求选择合适型号，才能实现高效、经济的生产。
