颚破机架延寿技巧是保障颚式破碎机长期稳定运行的重要环节。某矿山的颚式破碎机因未重视机架维护，使用 18 个月后出现裂纹，停机焊接维修耗时 3 天，影响产能 1200 吨，可见掌握延寿方法的必要性。​

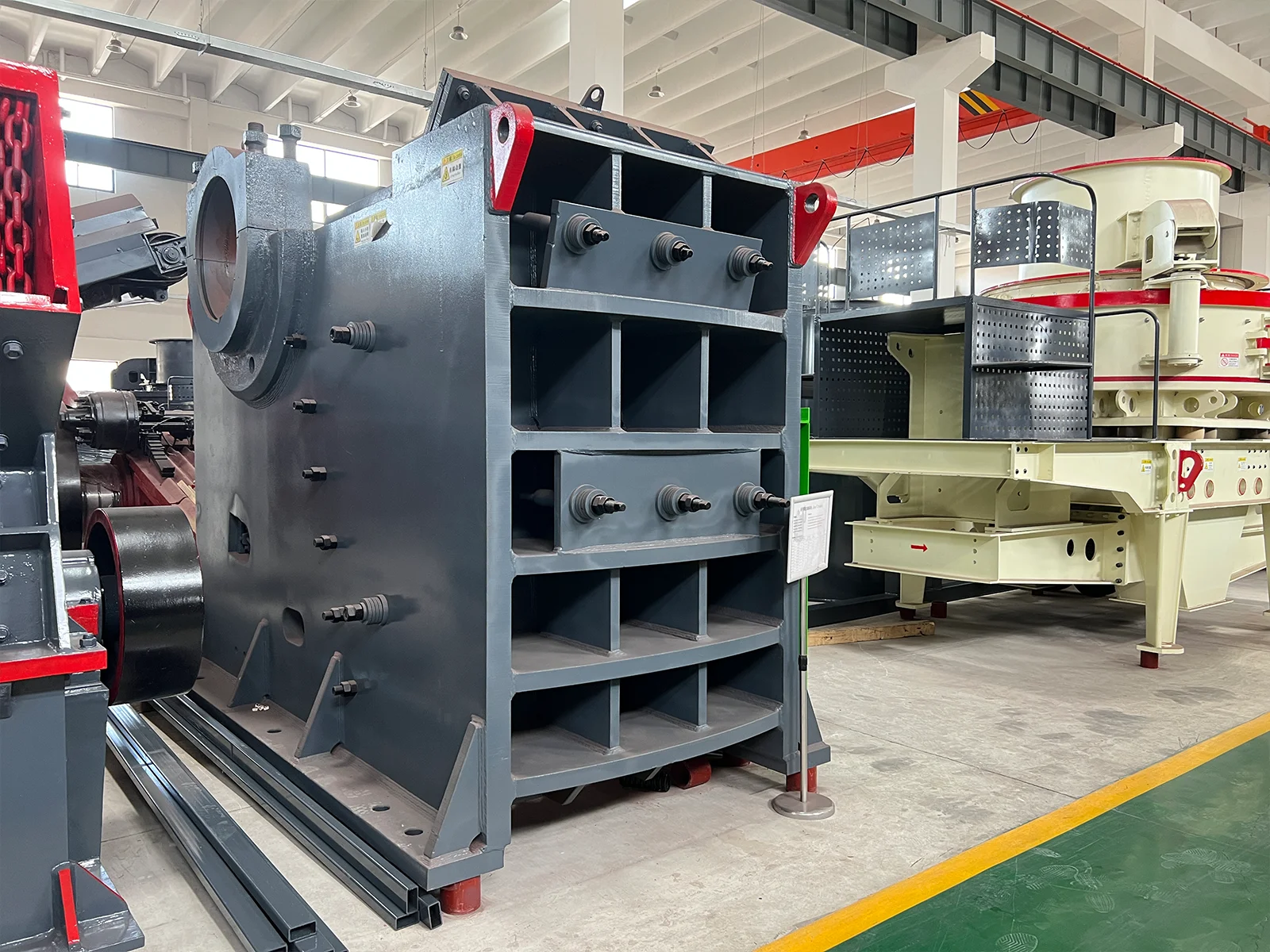

颚式破碎机机架是用以支撑偏心轴的核心部件，在生产过程中常受到物料的反作用力，易发生跳动、断裂等故障，严重影响生产正常进行。那么，如何延长颚式破碎机机架的使用寿命呢？下面将详细介绍：​

一、从制造源头把控质量​

机架焊接过程中的铸造缺陷（如气孔、夹渣、未焊透）是导致后期断裂的隐患。优质机架应采用 Q345B 低合金结构钢，焊接时采用埋弧焊工艺，焊后进行 200℃×2 小时的去应力退火处理，消除焊接内应力。某厂家生产的机架经超声波探伤检测，焊接合格率达 99.5%，较普通工艺提升 30%，机架平均寿命延长至 5 年以上。​

此外，加工精度也需严格控制，机架轴承孔的同轴度误差应≤0.05mm，平面度误差≤0.1mm/m，避免因安装偏心导致局部应力集中。某案例中，因轴承孔同轴度超差 0.2mm，机架受力不均，6 个月就出现裂纹。​

二、强化安装基础稳定性​

1. 基础设计优化：机架安装基础应采用 C30 混凝土浇筑，厚度不小于 1.5 米，底部铺设 100mm 厚碎石垫层增强承载能力。对于软土地基，需打入钢筋混凝土桩（深度≥3 米），防止沉降不均。​

2. 减震缓冲措施：在机架与基础之间加装 50mm 厚氯丁橡胶垫（邵氏硬度 60±5），可减少 30% 的振动传递。同时，地脚螺栓需选用 8.8 级高强度螺栓，预紧扭矩按直径计算（如 M30 螺栓需 800-1000N・m），并采用双螺母防松。某生产线通过此方法，机架振动幅度从 0.8mm 降至 0.3mm。​

3. 定期检查紧固：每周检查地脚螺栓松紧度，发现松动立即复紧；每季度测量基础沉降量，偏差超过 5mm 时需停机调整。​

三、规范设备运行操作​

1. 避免部件松动撞击：​

• 颚板固定螺栓需每班次检查，采用扭矩扳手按 300-400N・m 紧固，防止颚板上下跳动撞击机架内壁。某厂因颚板螺栓松动，导致机架内侧磨损量达 5mm，后期不得不进行补焊修复。​

• 拉杆与弹簧组件需定期调试，确保肘板与肘板垫紧密贴合，间隙≤0.5mm，避免冲击载荷传导至机架。​

2. 严控入料与负荷：​

• 禁止入料中混入铁块、钢筋等硬物，建议在进料口安装悬挂式除铁器（吸力≥12000 高斯），并配备过载保护装置（如安全销断裂强度设定为额定负荷的 1.2 倍）。某生产线因铁块进入破碎腔，导致机架瞬间受力达设计值的 2.5 倍，直接产生 200mm 长裂纹。​

• 避免长时间超负荷运转，实际负荷应控制在额定产能的 85% 以内。通过安装皮带秤实时监控给料量，当超过上限时自动停机预警。某采石场将负荷稳定在 70%-80%，机架寿命较满负荷运行延长 2 年。​

四、加强日常维护与检测​

1. 定期探伤检查：每 6 个月对机架进行磁粉探伤，重点检测轴承座周边、应力集中区域（如机架边角过渡处），发现微裂纹及时用角磨机打磨后补焊（选用 J507 焊条，焊后保温 250℃×1 小时）。某企业通过早期发现 3 处 0.5mm 微裂纹并修复，避免了裂纹扩展导致的机架报废。​

2. 飞轮与传动部件校准：飞轮槽位置跑偏会导致机架异常振动，每月需检查飞轮垂直度（偏差≤0.1mm/m），调整时先松开紧套螺栓，用百分表定位后再紧固。同时，确保皮带轮与电机轮的对中误差≤0.5mm，减少附加力矩对机架的冲击。​

3. 环境防护：在多尘、潮湿环境中，需对机架外露表面涂刷环氧富锌底漆（干膜厚度≥60μm）+ 聚氨酯面漆（干膜厚度≥80μm），每 2 年重涂一次；雨季前检查排水系统，防止基础积水腐蚀机架底部。​

想了解更多颚式破碎机维护标准，联系上海丁博重工专业技术团队。通过科学的制造把控、安装优化、规范操作和定期维护，能显著延长颚式破碎机机架的使用寿命，降低设备故障率和生产成本。
