玄武岩机制砂工艺难点及对策是帮助砂石系统突破加工瓶颈（成品合格率从 75% 提升至 98%）、满足混凝土用砂标准（针片状≤5%、石粉含量 6%-18%）、保障大型工程（如水电站）原料供应的关键。某水电站砂石系统初期加工玄武岩时，因粒形差、制砂难度大，成品料多次被退回；采用针对性对策后，月产量达标且质量稳定，可见其核心价值。

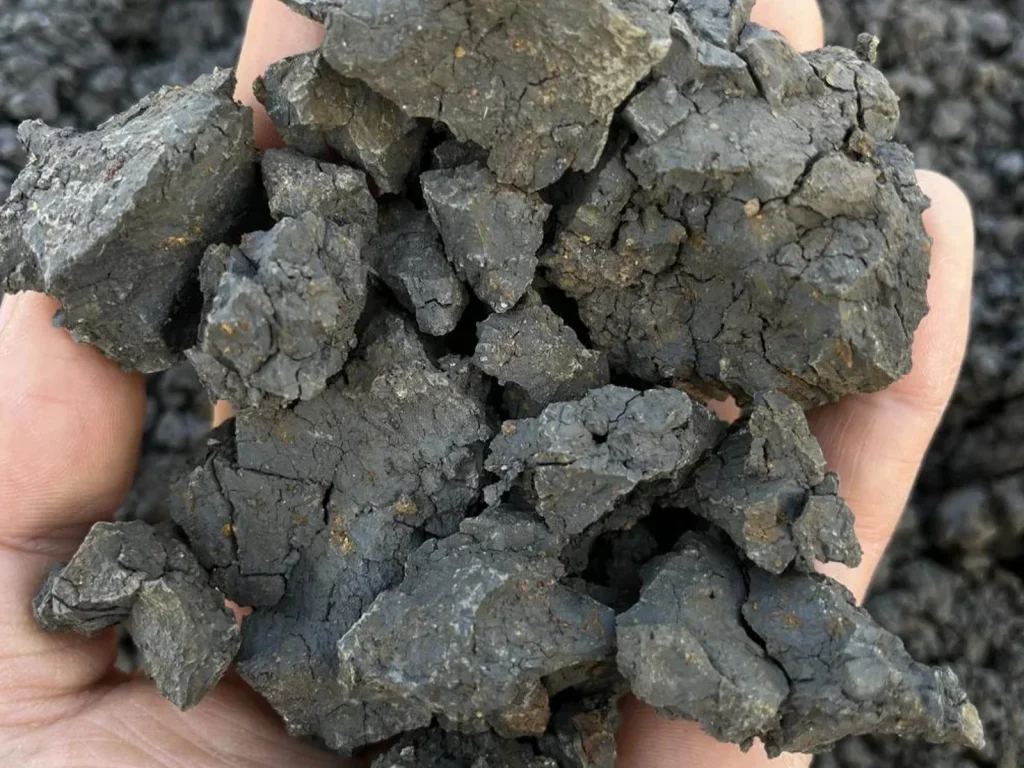

玄武岩（莫氏硬度 6-7 级，韧性高、磨蚀性强）机制砂加工面临破碎效率低、粒形差、制砂参数难控三大核心难点，需通过工艺优化逐一破解，以下详解难点与对应解决对策：

一、玄武岩机制砂的 3 大工艺难点

1. 破碎效率低，产能难达标

• 核心问题：玄武岩硬度高、韧性好，破碎设备实际处理能力仅为铭牌产量的 60%-75%，易导致生产线产能不足。
• 具体表现：如某系统配置的圆锥破碎机，铭牌时产 150 吨，加工玄武岩时实际仅 100 吨，且耐磨件（衬板）磨损速度比加工石灰石快 3 倍，更换周期从 3 个月缩短至 1 个月，增加维护成本与停机时间。

2. 骨料粒形差，针片状超标

• 核心问题：破碎后粗骨料（尤其是小石、中石）针片状含量常超 10%（规范要求≤5%），无法满足高强度混凝土需求。
• 具体表现：传统破碎工艺下，玄武岩经中细碎后，小石（5-10mm）针片状占比达 12%-15%，抗压强度下降 15%-20%，直接影响混凝土结构稳定性，需额外处理才能使用。

3. 制砂难度大，参数难平衡

• 核心问题：立轴冲击破制砂易导致细度模数偏大（超 3.0）、石粉含量偏低（＜6%）；棒磨机制砂虽能调节参数，但单台时产低（仅 20-30 吨），且水耗、钢耗、电耗高（比立轴破高 40%），难以兼顾产量与质量。
• 具体矛盾：若需同时生产常态混凝土用砂（石粉 6%-18%）与碾压混凝土用砂（石粉 12%-18%），传统工艺无法精准控制石粉含量，易出现一批次合格、一批次超标的情况。

二、玄武岩机制砂的针对性工艺对策

1. 提升破碎效率：优化设备与参数

• 设备选型：粗碎选用颚式破碎机（PE900×1200 型，抗压强度适配），中细碎选用单缸液压圆锥破碎机（HST315 型，层压破碎原理，耐磨件选用高铬合金材质，寿命延长至 2 个月）；
• 参数控制：严格控制进料级配（最大粒径≤300mm，＜闭口排料口尺寸的物料占比≤10%），实现挤满给料（破碎腔填充率 70%-80%），层压破碎可提升处理效率 20%，某案例中调整后实际产能从 100 吨 / 小时提升至 130 吨 / 小时。

2. 改善骨料粒形：增设整形环节

• 分级整形：中细碎后先进入第一筛分车间，仅产出大石（20-30mm）、中石（10-20mm），小石（5-10mm）与米石（3-5mm）全部送入超细碎车间（立轴冲击破，型号 VSI6X1345）进行整形；
• 整形参数：立轴冲击破采用 “石打石” 模式，转子转速调至 1800r/min，线速度 65m/s，通过高速冲击使针片状颗粒断裂、磨圆，整形后小石针片状含量降至 4% 以下，粒形呈立方体。

3. 平衡制砂参数：联合制砂 + 干法生产

• 联合制砂工艺：采用 “立轴冲击破 + 棒磨机” 联合制砂：①中细碎后＜5mm 的骨料全部进入立轴冲击破，调快转子转速（2000r/min）、优化进料级配（3-5mm 骨料占比 60%），提升成砂率（从 30% 提升至 45%），降低细度模数（从 3.2 降至 2.8）；②立轴破产出的 3-5mm 粗颗粒送入棒磨机（MB1530 型），调整研磨时间（15 分钟 / 批次），补充细颗粒与石粉，使成品砂细度模数稳定在 2.6-2.8，石粉含量达 12%-15%；
• 全干法生产：系统采用全干法工艺（无水洗），避免含水率过高（＞5%）影响立轴破制砂效果，同时配套脉冲袋式除尘器（处理风量 15000m³/h），回收粉尘可灵活补充至成品砂，精准调节石粉含量（常态砂补至 6%-12%，碾压砂补至 12%-18%）。

三、专业支持与优化建议

1. 质量监控要点

• 每日检测粗骨料针片状含量（用游标卡尺测量，每批次取样 500g）、成品砂细度模数（筛分法）与石粉含量（水洗法），确保符合标准；
• 每周检查破碎设备耐磨件磨损情况、立轴破转子与棒磨机衬板状态，及时更换超耗部件。

2. 专业技术支持

若对玄武岩机制砂工艺的难点及对策（如联合制砂参数匹配）、设备选型（如立轴破型号选择）有疑问，或需定制化砂石系统方案（如水电站专用），可联系上海丁博重工专业技术团队（上海丁博重工专业技术团队），获取现场勘测与工艺设计建议，确保系统高效运行。

玄武岩机制砂工艺难点及对策的核心是 “针对性破解 + 多工艺协同”，通过优化破碎效率、改善粒形、平衡制砂参数，可稳定产出高质量机制砂，满足大型工程对骨料的严苛要求。
